热电偶电动势的测量偏差分析

摘要:直流电位差计可以较准确地测量出被测值，但仍旧存在一定的偏差。对运用直流电位差计测量热电偶热电动势产生的偏差进行分析，计算了测量系统的A类和B类不确定度。介绍了可以修正测量系统部分偏差的方法，说明了可略去的偏差原因.
0引言
　　热电偶是工业生产上常用测温仪表中的测温元件，它能直接测量温度，并把温度这个物理量转换成热电动势[1].因此，对热电动势值的准确测量可提高测温的准确性、直流电位差计是利用直流补偿原理制成的一-种测量仪器、所谓补偿法也是一种比较测量法，测量准确度比较高，除测量电压外，还用于测量电流、电阻、电功率(2].但是，采用直流电位差计测量热电偶的热电动势，也会和其他仪器一样产生一定的偏差，下面就其在测量热电偶热电动势时的不确定度进行分析计算.
1电位差计测量电动势原理

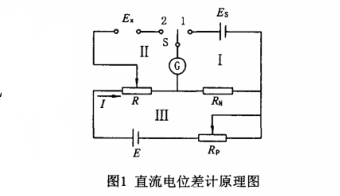

　　如图1所示是直流电位差计的原理图，可分为三个回路[2].

　　回路III为工作电流回路，有辅助电源E,可变电阻Rp,调节电阻R和标准电阻RN.它的任务主要是提供一个稳定的工作电流.
　　回路I为校准回路，标准电池Es用来校准工作电流，把开关S合向1时，调节Rp改变工作电流，检流计指零时有
Es=IRN(1)
　　回路II为测量回路，保持工作电流不变，把开关S合向2时，调节电阻R，若检流计指零，表明被测电势Ex与电阻R上的压降相互补偿，即

2测量系统中可修正及可忽略的偏差
2.1可修正的偏差

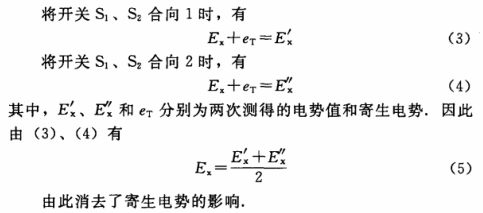

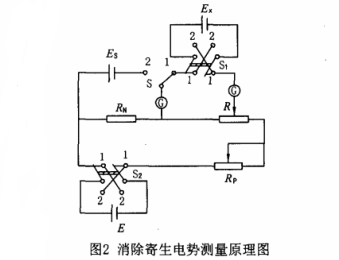

　　测量电路中，各种接触点很多，不可能做到完全欧姆接触，而且接点的热容量也各不相同，因而不可避免地会产生附加电势，即寄生电势，它与被测热电动势值相叠加从而影响被测量值.减少寄生电势的方法是电流换向法，考虑到寄生电势方向与电流方向无关，故本文采用如图2(见15页)所示的测量电路.

2.2可忽略的偏差
　　在测量电路配制中，尽量使用偏差可略的元件，其中包括:调节电阻Rp调节不够所造成的偏差;因工作电流和被测热电势数值都较低且漏电并不严重，所以绝缘电阻达不到理想状况的无穷大而引起的偏差也可忽略;在配制较好的稳压电源情况下，可忽略工作电流回路输出端电压变化带来的偏差[3].
3热电偶热电动势测量值的不确定度
3.1A类不确定度UA

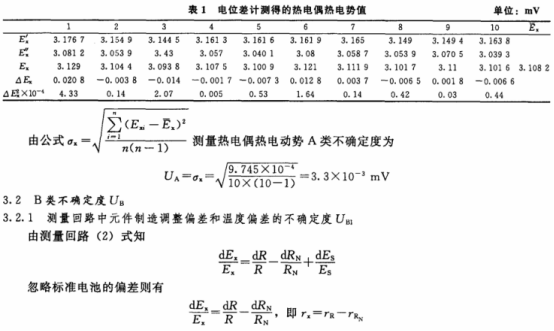

　　表1是电位差计在热电偶温差一定时的热电动势测量值，共计10次.

　　由此看到该项偏差就是电阻上的偏差，主要有温度偏差和制造调整偏差.对于本测量使用的UJ31型电位差计标准使用温度是15~25℃,检定温度是20±1℃,设温度每变化1℃电阻相对变化量为α，20±1℃到25℃之间温度相对变化的最大可能值则为
rtmax=6(αR一αRN)
　　而UJ31电位差计的|αR-αRN|≈7X10^-6,所以电阻上的温度偏差为;
rtmax=6(αR-αRN)≈42X10^-6≈0.0042%
　　UJ31电位差计在制造时将电阻的制造调整偏差最大限制在0.01%,其余各部偏差可路.因此,此项偏差最大可能值为0.02%.温度偏差和制造调整偏差总值为
rx≈0.0042%+0.02%≈0.024%
所以有

3.2.2电位差计测热电偶热电动势温度补偿盘偏差的不确定度Ux.

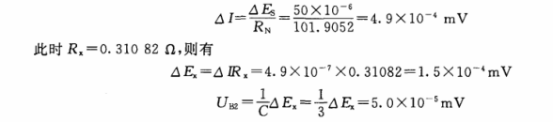

　　温度补偿盘是对热电偶冷端温度进行补偿的,测量中使用的温度补偿盘所产生的温度补偿电压最大偏差是±50μV,即△Es=50μV,所以

3.2.3检流计灵敏度偏差的不确定度UB3、UB4
　　测量电路中使用的检流计为指针式，因其灵敏度不够必然在校准回路和测量回路中引起系统偏差，设此两项偏差的不确定度为UB3、UB4.

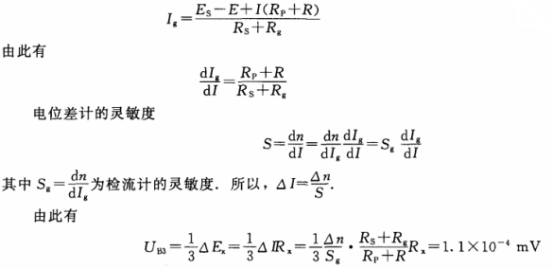

　　首先计算校准回路的检流计灵敏度偏差的不确定度UB3.如图3所示电路校准时若完全补偿则有Es=IRN,但因受检流计灵敏度不够的限制,不可能做到完全补偿,回路I中就有电流,必然引起工作电流的变化,分:析电路可知

　　其中标准电池内阻Rs=1200Ω、Rp=304.45Ω、R=17.10Ω、Rn=0.31082Ω、检流计的灵敏度Sg=1.2X10⁶div/A.灵敏度阈值△n=0.3div、内阻Rg=180Ω.

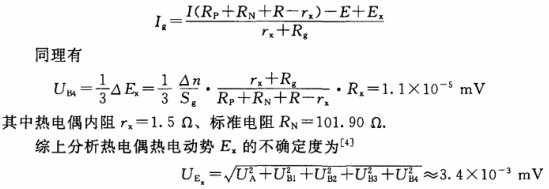

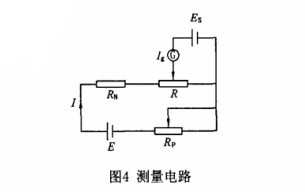

　　其次，计算测量回路的检流计灵敏度偏差的不确定度UB4.如图4所示电路测量时若完全补偿则有Ex=IRx,同样因受检流计灵敏度不够的限制，不可能做到完全补偿而产生偏差，分析电路可知
