热电偶实现正确校验电阻炉设计

摘要：随着科技的不断进步,热电偶在各个行业得到广泛应用,基于热电偶实现正确校验电阻炉的设计也更加科学。对热电偶实现准确校验电阻炉进行研究,以期有效推广热电偶校准的技术方法,更好地体现其应用优势,为相关行业发展提供切实可行的建议。
1前言
　　电阻炉初次使用或使用时间较长之后，容易出现温度误差，这种情况下，需要对电阻炉进行温度校准,而传统的用于电阻炉校准的测温支架,部分只能固定单一测温元件,不仅安装、拆卸不方便,且在电阻炉内的分布点不够，因此其测试的正确率不够精确;部分虽然能够对多点进行检测，但是测温架的大小无法调节，因此测温元件对各点的检测位置是固定的,仅适用于同一空间大小的电阻炉,灵活性差。
　　因此,如何提供一种拆卸方便且能够对电阻炉内部进行均匀检测,还能适应不同空间大小的电阻炉的测温装置，是该领域技术人员亟需解决的问题。基于此,针对热电偶实现准确校验电阻炉设计进行研究。
　　热电偶是常见的测温元件。在工业生产过程中,温度是需要测量和控制的重要参数之一。在温度测量方面,热电偶在工业生产中的应用极为广泛，具有结构简单、测量范围广、精度高、惯性小和输出信号便于远程传输等诸多优点。热电偶外形多样,其需求也呈现多样化，但大部分的机构是类似的。

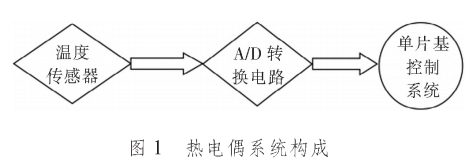

　　热电偶的配套设备有电子调节器和记录仪器等,组成的构件有热点极、绝缘套保护管和接线盒等。热电偶获得温度信息后,会利用二次仪表进行转化,得到被测介质的实际温度。可以说,热电偶的性能较为稳定，有着广泛的使用范围，且在--40℃~1600℃的条件下均可实现连续测温,装置便捷,使用寿命周期长叫。热电偶测温系统主要由4个部分组成:数据采集模块、转换模块、单片机控制及其外围、液晶显示模块,详见图1。此外，由于热电偶是一种无源传感器，测量时不需外加电源,使用十分方便,因此常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。


2基于热电偶实现电阻炉精确校验
2.1热电偶校验原理
　　热电偶经过一段时间的使用，会出现测量误差。其原因是测量段在长时间的高温作业下,会出现氧化腐蚀,热点性能会随之发生改变,基于这一问题,为保证热电偶的正确率,需要对其进行校验。

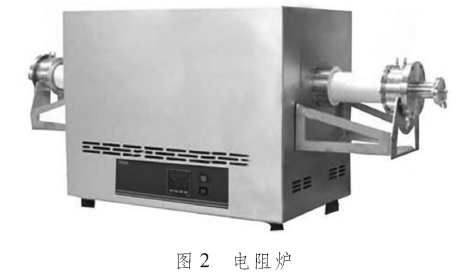

本文电阻炉测温装置,其组装、拆卸方便,便于收纳,且能够对电阻炉内部的8个角和中心部位进行多点检测,还能够适用于不同空间大小的电阻炉,不仅检测较为灵活,热电偶的安装和拆卸也较为简单,见图2。

　　电阻炉安装时，把热点偶插进电阻炉的内部,中间的缝隙一定要用石棉绳填满,根据具体的电阻炉型号和控制器型号,连接线图、电源线、电炉线和热电偶线,注意不要把正负极接反,在电源引入处另接上电源开关以便控制电源。为保障操作安全,电阻炉与控制器必须装有可靠的接地。
2.2电偶校验电阻炉的特点.

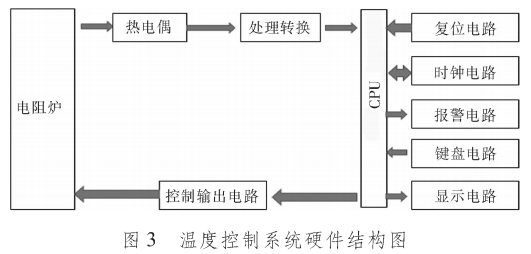

　　温度测量和参数输入等是电阻炉控制系统必备的性能,且具有较强的控制作用,通用性较好4。电阻炉的系统硬件包括单片机、温度检测与处理电路、键盘与显示接口电路、声光报警电路以及计时电路等，详见图3。

　　通常电阻炉是间接加热,有专门的电阻体,又称为电热体,来实现电热的转化,进而输人热能。电阻炉的炉壳是由钢板制作而成,在加热物料的过程中,电热功率会集中心，在很短的时间内就可以加热物料,部分电阻炉的温度甚至可以高于2500℃。
2.3基于热电偶实现电阻炉精确校验设计

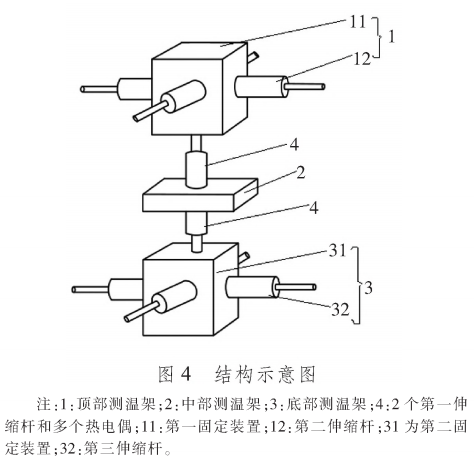

　　使用热电偶对其进行校验，具有直观的测量性能,在这样的情况下,可以允许被校热电偶和标准热电偶形式的多样化。可以将其直接放置于电阻炉内部,通过顶部测温架、中部测温架和底部测温架分别对电阻炉炉膛内部的8个角和中心部位进行温度采集。结合多点温度检测,能够对电阻炉的温度进行正确校准;其伸缩杆的设计,不仅能够对同一电阻炉内部的不同位置进行温度检测，还能够通过伸缩以适应不同空间大小的电阻炉，详见图4。

　　对热电偶进行检定的过程中，必须严格按照国际温标ITS-90的规定,各类热电偶要和被检热电偶必须置于同一温度条件下，若检定炉内出现较大变化，则采集的信息是不精确的，需要使用温度控制.器，让检定炉的温度能够在较短的时间内满足被检温度点，让温度点保持稳定。

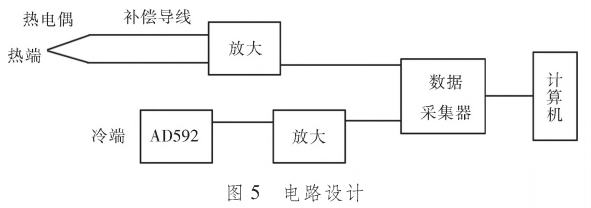

　　结合热电偶中间温度定律，为提高系统的测量精度和稳定性,需要简化电路设计，通过计算机软件来实现滤波、非线性和冷端补偿等功能,进行冷端补偿和非线性矫正。具体电路设计见图5,

2.4注意事项
　　通常情况下,电阻炉在使用一段时间后,加热体会出现下坠、膨胀或变软等问题,为能够在高温.条件下,保证炉丝的轻度,避免出现上述问题,需要.对炉丝的机构尺寸进行优化设计，比较常见的有螺旋形电阻丝。在加热体的安装过程中，要与炉衬靠紧,同时要留出一定的膨胀空间。
3结论
　　基于热电偶校验电阻炉的设计中得知,由于热电偶热节点的热容量是有限的,因此会出现校验误差,一般情况下,通过介质吸收到一定的热量,热节点出现温度变化，在调整的过程中，被检测介质的温度会有波动,带有一定的滞后性，所以测出.的问题与实际温度有偏差,这种误差是动态的。在高温的条件下，也会产生让线路一定的热量消耗，需要进行补偿处理。
　　电阻炉温度的检测和控制直接与能耗生产效率、产品质量、安全生产等重大技术指标相关联,为了能快速,正确检测与控制电阻炉的温度,在今后电阻炉校验中，,我们要进一步做好传感器信号的处理,从而使得热电偶在电阻炉的校验中发挥更好的作用
