智能压力变送器的特点及故障分析

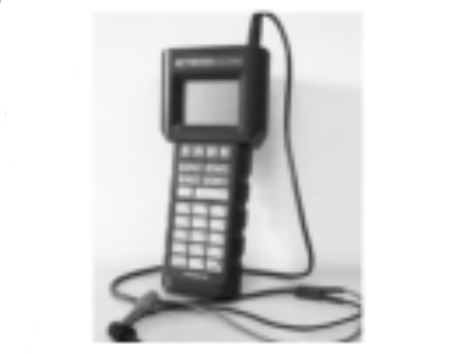

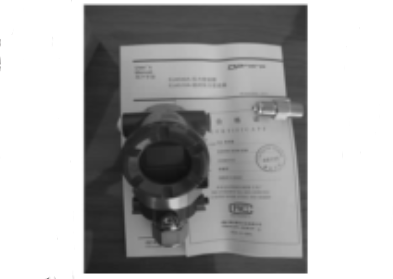

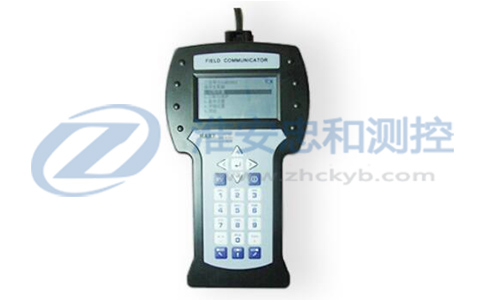

　　智能压力变送器(见图)由智能传感器和智能电子板两部分组成，智能传感器部分包括:电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路等组成;智能电子板板部分包括:微电脑控制器及外围电路组成，完成压力信号到4~20mAde的转换。用于测量液体、气体或蒸汽的压力，然后将压力信号转变成4-20mADC信号输出。智能压力变送器可与手操器相互通讯，通过它进行设定，调整压力范围,监控或与上位机组成现场监控系统,它广泛应用于工业管道中弱腐蚀性液体.气体蒸汽的测量和控制系统:

　　微处理器是智能式压力变送器的核心。不但可以对测量数据进行计算,存储和数据处理.还可以通过反馈回路对传感器进行调节,以使采集数据达到最佳。由于微处理器具有各种软件和硬件功能，因而它可以完成传统变送器难以完成的任务。所以智能式压力变送器降低了传感器的制造难度.并在很大程主上提高了传感器的性能。
智能式压力变送器还具有以下特点:
1.具有自动补偿能力,可通过软件对传感器的非线性、温漂、时漂等进行自动补偿
　　可自诊断,通电后可对传感器进行自检,以检查传感器各部分是否正常,并作出判断。数据处理方便准确,可根据内部程序自动处理数据,如进行统计处理、去除异常数值等。

2.具有双向通信功能
　　微处理器不但可以接收和处理传感器数据,还可将信息反馈至传感器,从而对测量过程进行调节和控制。可进行信息存储和记忆,能存储传感器的特征数据.组态信息和补偿特性等。
3.具有数字量接口输出功能,可将输出的数字信号方便地和计算机或现场总线等连接
　　某化工公司,拥有30万1/a烧碱.28万t/a聚氯乙烯树脂.6万tla双氧水、3万v/a氯代异氰尿酸系列消毒剂.4.3万tla甲苯氯化物、1万v/a三氯氢硅生产装置。生产烧碱盐酸液氯、次钠、氢气、聚氯乙烯树脂、消毒剂氯化苄、邻氯苯甲醛,邻(对)氯甲苯、三氯氬硅等+余种化工原料及产品。
在日常生产过程中大体碰到的常见故障如下:
(1)变送器的零点浮移(无代码)。处理:停表.排空.进行零点校准。
(2)变送器的量程浮移(无代码)。处理:停表.排空,进行量程校准。
(3)变送器出错Er07.Er09,Er10报警(超限报警)。处理:
①确认工艺生产情况是否超出仪表上、下限,停表.排空、校准。
②检查变送器的内部组态LRV.HRV是否在要求的设定范围内，否则进行修改。
③检查变送器是否有单向受压或膜盒变形损坏。
④检查导压管有无泄漏堵塞。
⑤检查变送器+,-端子对表体的绝缘情况是否完好。
(4)变送器指示偏低或偏高(无代码)。处理:
①检查导压管有无泄漏或堵塞
②检查或更换变送器放大/转换板。
③检查导压管介质是否很脏
④对带有迁移变送器的正负导压管是否全部充满液体。
　　以上所写的内容可能总结的并不全面,仅希望对各位同行在日常维护工作中有一定的帮助和启发。
