孔板流量计测量不同介质引压管路安装方法

  孔板流量计是指根据安装于管道中流量检测件产生的差压、已知的流体条件和检测件与管道的几何尺寸来测量流量的仪表。孔板流量计由一次装置（节流装置）和二次仪表（差压转换和流量显示仪表）组成。特别是差压变送器与孔板节流装置做成一体化，不仅给安装带来了很大方便和利益，用户不用敷设安装管线，并且可以实现温度、压力的自动补偿、故障诊断、量程范围非常宽、现场量程调整、与上位机通讯等功能，更加扩大了节流装置的适用范围。
而引压管线是指孔板流量计与差压变送器（或差压计）之间的导压管路。它是孔板流量计的薄弱环节，安装不好，容易造成堵塞、腐蚀、泄漏、冻结、假信号等等，约占全部故障率的70％，因此对差压信号管路的配置和安装应引起高度重视。根据被测介质和孔板节流装置与差压变送器（或差压计）的相对位置，差压信号管路有以下几种安装方式。
被测流体为清洁液体时，信号管路的安装方式如图

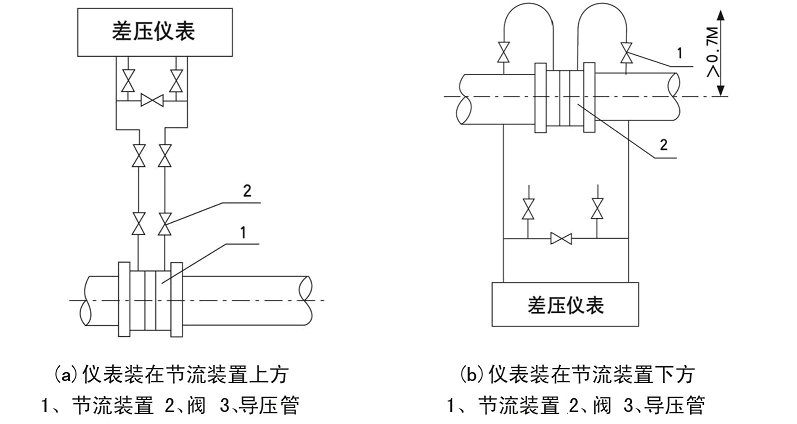

被测流体为清洁干气体时，信号管路的安装如图

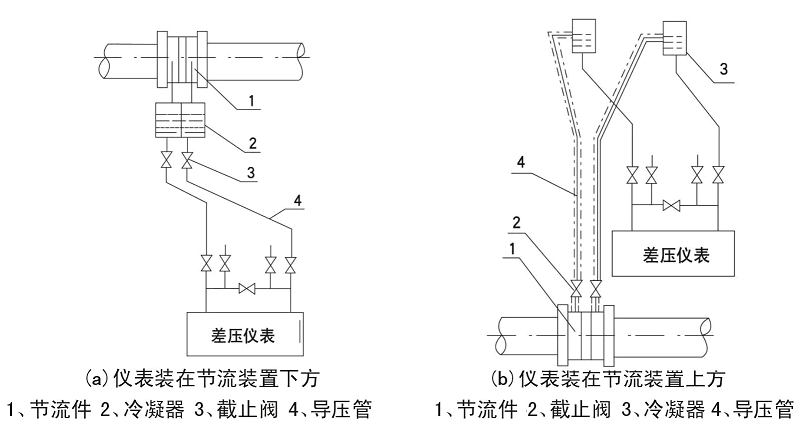

被测流体为水蒸气时，信号管路的安装方式如图

被测流体为腐蚀性液体、气体时，信号管路的安装方式如图。
