热电阻的不同安装形式

热电阻通常和显示仪表、记录仪表、电子计算机等配套使用。可直接测量生产现场存在碳氢化合物等爆炸的0～500℃范围内液体、蒸汽和气体介质以及固体表面温度。对热电阻的安装，应注意有利于测温准确，安全可靠及维修方便，而且不影响设备运行和生产操作。

热电阻的安装形式很多，有

l         无固定装置安装

l         固定螺纹安装

l         活动螺纹安装

l         固定法兰安装

l         活动法兰安装

l         活动管接头安装（也叫活络管接头）

l         直行管接头安装

l         螺纹安装式热电阻带法兰式热套管

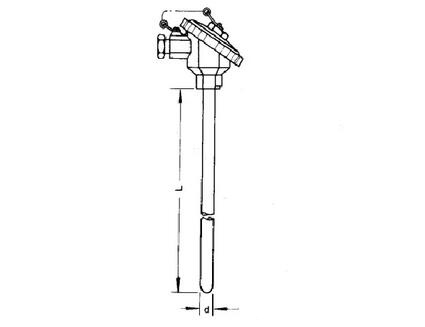

一、无固定装置热电阻

无固定装置热电阻是指热电阻不带螺纹也不带法兰，厂家没有配固定装置，方便用户自行根据现场情况自行安装；

二、固定螺纹安装热电阻

固定螺纹安装热电阻是指热电阻带螺纹，螺纹本身是固定的。固定螺纹热电阻的测温探头部分是由固定螺纹和测温保护管两部分构成的。

三、活动螺纹安装热电阻

活动螺纹安装热电阻是指热电阻带螺纹，螺纹本身是可活动的。活动螺纹热电阻的测温探头部分是由活动螺纹和测温保护管两部分构成的。

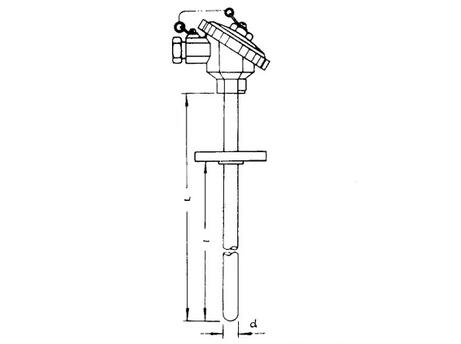

四、固定法兰安装热电阻

固定法兰安装热电阻是指热电阻带法兰，法兰本身是固定的。固定法兰热电阻的测温探头部分是由固定法兰和测温保护管两部分构成的。

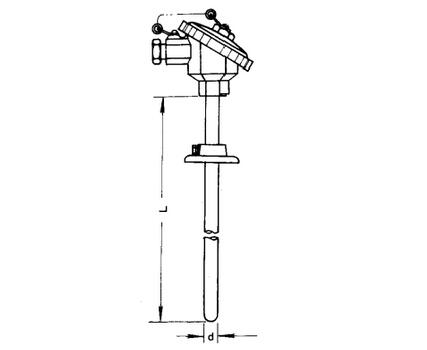

五、活动法兰安装热电阻

活动法兰安装热电阻是指热电阻带法兰，法兰本身是活动的。活动法兰热电阻的测温探头部分是由活动法兰和测温保护管两部分构成的。

六、活动管接头安装（也叫活络管接头）热电阻

七、直行管接头安装

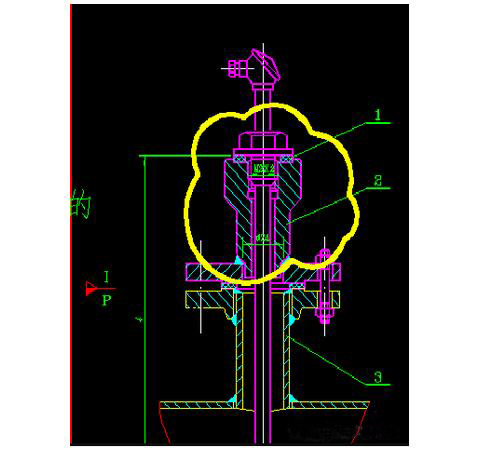

八、螺纹安装式热电阻带法兰式热套管
