高温盐浴炉测温热电偶的电解保护装置

       目前，高温盐浴炉测温热电偶高速钢淬火加热，一般都采用高温盐浴炉来实现。对于炉温的测量和控制，普遍应用辐射高温计或铂铑一铂热电偶并配合电子电位差计来进行。这两种感温元件都存在一定缺点。就铂铑一铂热电偶来说，主要的问题是石英保护管性脆易破裂，政使高温盐渗人管内而损坏热电偶。为此，试用不锈钢作外套管，但发现高温盐对它的侵蚀严重，不久套管就损坏了。为了解决这一问题，在外套管周围加上微弱电场，即以套管为负极,.在其附近另设一个阳极，使套管周围的高温盐.发生微弱电解，所以称这种装置为电解保护管。经使用证明，该装置对不锈钢外套管防腐蚀的效果良好，延长了它的使用寿命。
一、电解保护管的具体装置
        电解保护管装置由整流装置和保护管装置组成，现分别予以说明。.
1.整流装置

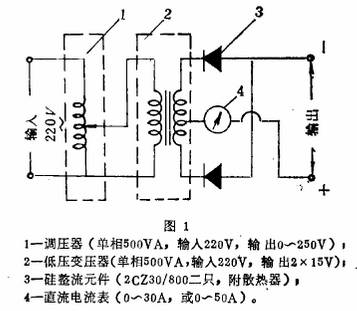

       此装置如图1所示，它由调压器、变压器和整流元件组成，输出直流电流40安以上。装置输出端的负极接保护套管，正极接电场阳极。

2.保护管装置。

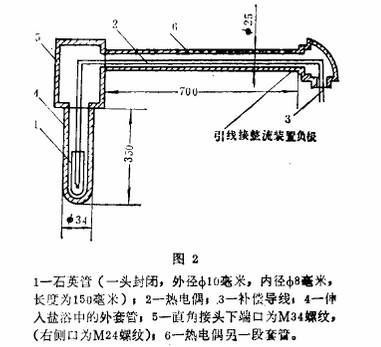

       该装置由保护管和阳极组成。保护管制成直角形(图2)，伸入盐浴中的一-段外套管4用1Gr18Ni9TiA号不锈钢制成，长为350毫米，内孔径为26毫米，加工时，一头封闭，另一头车成M34螺纹。另--段外套管6,用φ25x700毫.米的无缝不锈钢管制成，--端被车成M24的螺纹，管面将由导线接整流装置的负极。

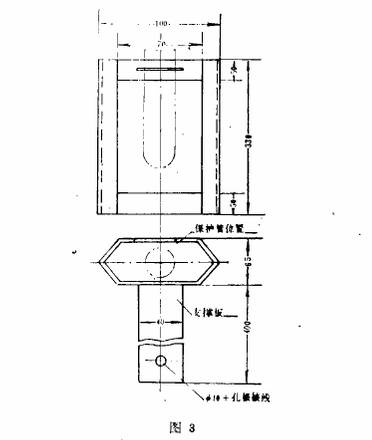

       阳极用3毫米厚的不锈钢板焊成，结构尺寸如图3所示，使用时有250毫米左右浸入高温盐浴中，电解保护管插在阳极中间。

二、现场使用情况和比较试验
       在使用电解保护管装置时，首先将阳极放入高温盐浴炉内，通电后再放入保护管。测温完毕后，必须取出电解保护管才能断电，保证保护管周围盐液始终处于电解状态。盐浴内的电流大小,经试验,在上述装置尺寸及条件下，以15安为宜。超过18安时，高温盐的电解度加强，在阳极周围将产生少量的氯气。达到30安时，阳极将出现较多的氯气。但如果电流太小，则难于对套管起保护作用。这种装置产生的微量氯气，将随高温盐的挥发物被抽气机排出室外，故安全无害。
       为了考察防腐蚀的效果，进行了对比试验。将一根不通电的保护管和电解保护管同时放人盐浴炉内,经9小时的浸泡,取出观察发现:浸泡在盐浴中的一段电解保护管壁上镀有一层厚约0.2亳米的金属层,该金属层很容易剥落，剥落后，保护管外壁很光滑，看不出有侵蚀的斑点，基本上防止了高温盐对外套管的侵蚀作:.用。而不通电的保护管则受到较严毛的腐蚀。这套装置已用于生产中，效果良好。
