差压变送器测量密度的标定方法

[摘要]介绍了使用差压变送器测量密度的标定方法，该方法与传统标定方法比较,具有简单、容易操作的显著优势,并节省标定时间，提高测量精度。
引言
　　利用差压变送器测量液体密度是常见的方法，差压变送器是很成熟的仪表，运行非常可靠.稳定，而且精度高，能适应较为恶劣的工作环境。但是，利用差压变送器测量密度是依据理论公式P=ρgh,得来的,实际使用中h无法正确测量,而且液体流动产生摩擦力,会对测量结果产生一定影响,所以需要标定和适当修正。
1.差压变送器测密度使用方法介绍

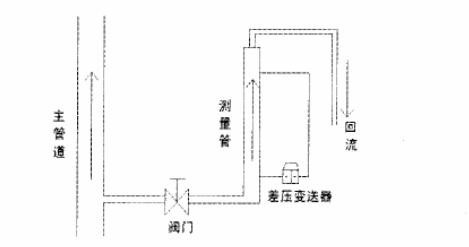

　　利用差压变送器测量液体密度是由理论公式ρ=ρgh,得出ρ=P/gh.即一定高度液柱的静压力与该液体的密度成正比，通过测量静压力,达到测量密度的目的,该方式可以测量混合液体和腐蚀性液体的密度，操作比较方便,造价低,运用广泛。常用的配管方式:

　　通常采用双法兰精度高差压变送器测量静压差,通过标定,实现线性电流输出。
2.常用标定方法
2.1了解所测介质密度范围ρ1---ρ2,配置标准密度为ρ1的溶液加人到测量管中，要灌满，保持静止,记录下差压变送器所测压力为ρ1.
2.2排空标准密度为ρ1的溶液，并清洗干净。
2.3配置标准密度为ρ2的溶液加入到测量管中,灌满保持静止,记录下差压变送器所测压力为P2
2.4排空标准密度为ρ2的溶液,并清洗干净
2.5标定压力变送器量程为ρ1---ρ2,输出4--20mA,对应自控室量程ρ1---ρ2。
　　此方法比较繁琐,需要配置大量的标准溶液，而且标定时是静止溶液，而实际在线测量时处于循环流动状态,即P=ρgh+P',P'为液体流动时产生的摩擦力。因而该方法存在较大误差。
3.改进标定方法
3.1测量管为空时,对差压变送器进行机械标零。
3.2加满水，记录所测压P0。因为水的密度是1,所以在数值
上P0=gh.
3.3了解所测介质密度范围ρ1---ρ2,计算P1=P0*ρ1,P2=P0*ρ2,注:只是在数值上相等,P1,P2的单位与P0相等。
3.4标定压力变送器量程为P1---P2,输出4--20mA,对应自控室量程ρ1---ρ2。
3.5数据修正。各个阀门打开在运行状态，测量溶液密度p实，与自控室显示的密度ρ显比较,修正P1,P2值。
4.标定应用举例

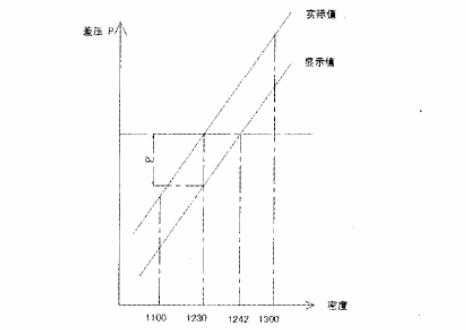

4.1一浸碱密度采用差压方式测量，一浸碱的密度范围是1100---1300kg/m'，差压变送器两法兰之间的高度大约2米。安装好变送器，测量空管的时候，调整机械零位，变送器显示0mbar,加满水，记录　　压力值为190mbar,计算P1=190*1.1=209mbar,P2==190*1.3=247mbar,标定压力变送器范围,209----247mbar.打开阀门,正常测量,手动测量溶液密度为1230kg/m',自控室显示1242kg/m',进行数据修正。如下图:

　　P'=(1242-1230)/(1300-1100)*(247-209)=2.28mbar,即P1=209+2.28=211.28mbar,P2=247+2.28=249.28mbar.重新修改变送器范围211.28----249.28mbar.

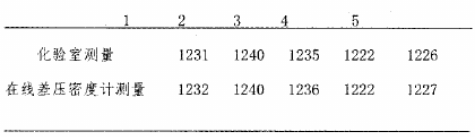

4.2数据跟踪
　　误差在控制范围。
5,总结
　　改进后的标定方法，简单实用,操作方便,已用于生产中。
