陶瓷基底薄膜热电偶的现状及发展

发布时间:2023-11-23     浏览次数:
摘要:随着航空发动机推重比的不断提升,发动机热端部件的工作温度也不断提高,对高温测量也提出了更高的要求。未来航空发动机将采用陶瓷基底复合材料制造叶片,因此以陶瓷为基底的高温薄膜热电偶成为当前的热点。介绍了国内外陶瓷基底高温薄膜热电偶的现状以及工艺参数对薄膜制备过程的影响,并指出其存在的问题,最后对高温薄膜热电偶的发展方向进行了展望。
  航空发动机热端温度测量是其设计制造以及性能测试部分,温度与发动机性能息息相关,因此发动机温度测量十分重要。随着航空发动机推重比的提高,涡轮进口温度也大幅升高,发动机叶片表面温度测量尤其困难。航空发动机金属温度测量主要有高温热电偶、红外辐射温度计、示温漆、荧光温度计等方法。相较于高温薄膜热电偶,其他方法往往对发动机破坏较大或者需要拆卸部分结构才能测温或者精度低,因此存在局限性。与传统热电偶相比,薄膜热电偶可以直接沉积到叶片上,并且薄膜厚度为微纳米级,不影响叶片表面的流场,同时,其具有高的精度、更快.的响应速度、可批量化等优点。因此,高温薄膜热电偶成为发动机叶片测温的主流方法。
  在高温测量中,由于薄膜热电偶的热挥发性和结构稳定性受温度的影响大,从而导致传感器的输出不稳定。因此迫切需要--种能耐高温、热电输出稳定的材料作为薄膜热电偶的电极材料。同时由于高温合金具有易氧化、熔点低等缺点,使发动机叶片材料渐渐向陶瓷发展。相比于金属基底薄膜热电偶,陶瓷基底薄膜热电偶有良好的绝缘性,不需要在基底与热电敏感层之间沉积过渡层,因此制备工艺简单;陶瓷材料与非金属热电材料热膨胀系数相近,结合力较好,其结构如图1所示。同时由于陶瓷基底具有熔点高、灵敏度高和化学性能稳定等优点,广泛应用于刀具、航空器件上,越来越受到青睐,陶瓷基底高温薄膜热电偶领域逐渐成为热点。

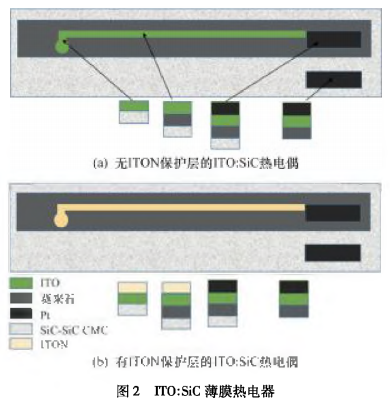

薄膜热电偶结构图示
  介绍了国内外陶瓷基底高温薄膜热电偶的现状以及工艺参数对薄膜制备过程的影响,并指出其存在的问题,最后对高温薄膜热电偶的发展方向进行了展望。
1国内外发展现状
  陶瓷基底与非金属陶瓷热电材料有良好的结合力,并且非金属热电材料的塞贝克系数较高,有利于提高薄膜热电偶的灵敏度,因此关于陶瓷基底薄膜热电偶的敏感材料主要围绕碳化物、硅化物,以及In2O3与ITO等非金属材料开展。这些非金属热电材料往往具有高熔点,同时具备一定的电学特性,因此这些材料非常适合制作高温薄膜热电偶,但硅化物的缺点是在高温下可能产生Si02,影响薄膜热电偶的稳定性,碳化物在氧气氛围下容易失效。氧化物陶瓷构成.的薄膜热电偶稳定性好且灵敏度高,因此,在陶瓷基底薄膜热电偶领域,对氧化物以及其掺杂物较多。由于薄膜热电偶体积小、结构工艺简单,关于薄膜热电偶的应用也从航空航天等领域延伸到各行各业。

  由于陶瓷基底薄膜热电偶的性能优异,其广泛应用于航空航天领域,这里不再赘述。国内外许多学者陶瓷基底薄膜热电偶的其他用途。通过对陶瓷基底薄膜热电偶应用的综述可以了解薄膜热电偶的发展方向。
  国内对陶瓷基底薄膜热电偶应用也有许多认识,为拓展薄膜热电偶的应用提供参考。2019年,采用薄膜热电偶测量质子交换膜燃料电池温度分布,使用15个热电偶测量集电器板背面的外部温度;而膜电极组件的内部温度是使用嵌人式TFTC测量的。2020年,Fu等[23]制备基于W-5Re/W-26Re热电偶的高温热通量传感器,由W-5Re/W-26Re薄膜热电偶、Si02热阻层和AlN衬底组成。在施加1000kW/m2脉冲热通量时表现出可重复且快速的热响应,其灵敏度为3.8x10-6V/(kW/m2),可以在温度为1000℃的空气中工作1h。2021年,Cui等[241通过自制的直写设备,使用填充有TiB2、ZrB2和SiC纳米颗粒的SiCN制造了聚合物衍生陶瓷(PDC)薄膜温度传感器。通过直写技术制备了厚度为10μm的超薄PDC敏感膜和厚度为14μm的保护薄膜。加热冷却循环期间,在25~800℃的温度下表现出相对良好的性能。可以应用于温度、热流、风速的测量,可以实现传感器的结构功能集成。
  可以发现,国内对陶瓷基底薄膜热电偶的电极材料与国外相似,近年来,国内对新型热电材料较多,新型热电材料N型的LaogSro.,Cr0,有更高的热电响应,钛酸锶钡陶瓷热稳定性更优异,测温范围更广,有很高的应用价值。对薄膜热电偶应用上的集中于航空航天、电池等领域,国内很多学者致力于薄膜热电偶多功能集成方向,实现多物理量实时测量,实现对设备运行状态更精准的监测。
  通过对比陶瓷基底薄膜热电偶的国内外发展,国.内虽发展较晚,成果丰硕,在某些方面有自己的优势。同时也发现陶瓷热电偶的塞贝克系数往往较金属基薄膜热电偶大,但是由于陶瓷热电材料的电阻率往往大,因而影响陶瓷基底薄膜热电偶的输出。另外,氧化物热电材料相较于硅化物碳化物,它的高温稳定性更加优越,氧化物陶瓷在高温方面的应用更加广泛,而代表性的材料就是In203与ITO以及它们的掺杂物等。通过对薄膜热电偶进行N型与P型掺杂改变材料的电学性能,可能会提高薄膜热电偶的热电输出以及高温稳定性。研发新型热电材料时,在提高薄膜热电偶热电输出的同时,提高热电偶的稳定性和复杂环境的适应性是陶瓷基底薄膜热电偶的趋势。
2陶瓷基底薄膜热电偶的制备工艺
  制备工艺直接影响着薄膜热电偶的性能,薄膜热电偶多采用磁控溅射,丝网印刷等薄膜制备,而薄膜制备过程会在薄膜上产生内应力,影响成膜质量,所以在薄膜制备之后,往往会进行退火处理以消除内应力。本文主要介绍陶瓷基底薄膜热电偶的制备工艺参数以及退火处理对陶瓷基底薄膜热电偶的影响。
2.1制备工艺参数
  薄膜制备工艺多样,本节介绍工艺参数对陶瓷基:底薄膜热电偶性能的影响。沉积ITO薄膜时,通过寻找最优的溅射条件。发现离子能量越高、离子束流越大,薄膜的沉积速率越大,电阻率越小。2018年,Tian等以氩气流量、溅射功率和真空度为变量,通过正交实验法发现,真空度对以氧化铝陶瓷为基底的钨铼薄膜热电偶影响大,溅射功率次之,氩气流量最小,如表1所示。制备以碳化硅为基底的钨铼薄膜热电偶,并制造氧化铝保护层,该薄膜热电偶可以在1420℃条件下进行长期温度测试,以满足高温测量的要求和高响应速度。

2.2退火处理
  退火处理是薄膜制备过程的常用工艺,通过合理的退火处理,往往能够消除薄膜制备过程的应力,同时优化表面材料结构。
  随着InON膜中氮含量的增加,晶界得以稳定,氧的扩散达到最小,并且通过形成的氮氧化物可以很好地控制膜的载流子浓度。表面的氮氧化物结构致密,抑制了氧气的扩散,因此,相比于In203,InON的载流子浓度更高,导致InON.的稳定性更高。制备了以氧化铝陶瓷为.基底的PtRh30/PtRh6。薄膜热电偶,在选取功能薄膜PtRh6与保护薄膜氧化铝时发现,PtRh6薄膜的热应力随着退火温度的升高而减小,在1200℃退火处理后,薄膜热电偶组织结构更加致密,因此选用PtRh6作为功能薄膜;在1200℃高温退火环境下,AI203薄膜表面形貌变化小,具有较强的高温稳定性。不同气氛下退火处理对In203/ITO高温陶瓷薄膜热电偶热电性能的影响时发现,经真空/大气退火时,大气退火温度越高,In203薄膜电阻率先增大后减小,当温度升高至1200℃时,由于晶格缺陷的作用减弱,电.阻率降低;大气退火时间越长,载流子浓度降低,In203薄膜电阻率增大。在氮气/大气气氛下退火时,退火温度越高,In2O,薄膜表面越致密,缺陷越少,电阻率越低。刘海军等[31]制备了陶瓷基底PVITO薄膜热电偶,在退火气氛为大气气氛和退火温度为1000℃条件下,退火时间为0.5h、1.5h。退火时间越长,P/IT0薄膜热电偶热电势输出越稳定。Liu等[52]采用射频磁控溅射在Al2O3衬底上制备了In2O3/ITO薄膜热电偶,发现随着退火温度的升高,IT0和In2O,薄膜的厚度减小,ITO薄膜的Sn原子量比呈现下降趋势。为实现薄膜热电偶的稳定,要选取合适的退火温度。
  综上所述,薄膜制备工艺的最佳参数需要通过正交试验法来寻找,同时不同材料的最优工艺参数也往往不同,当有多层薄膜时,要兼顾不同薄膜制备的工艺参数,得到最优解,从而提高薄膜的性能。由于薄膜各材料的熔点和退火温度不同,给薄膜制备过程带来了一定的麻烦,另外考虑到敏感层材料在高温下可能发生化学反应,导致敏感层材料高温失效,从而影响薄膜的性能,所以薄膜制备工艺优化成为热点和难点,合理地设计薄膜制备工艺流程也十分重要。
3发展趋势
  通过对陶瓷基底薄膜热电偶发展现状以及制备工艺的调研可以发现,虽然ITo和In203等半导体材料具有较高的热电输出,但是由于高温下ITO和In2O3的热挥发,制约了其在更高温度下的测量,因此薄膜热电偶电极材料会向更耐高温热稳定性更好、测温范围更广的方向发展。
  对比国内外薄膜热电偶的应用,发现陶瓷基底薄膜热电偶具有向航空航天、工业极端环境生物化学、医疗能源等领域发展的潜力。由于传统陶瓷材料硬度高,不能实现拉伸弯曲变形,制约了陶瓷基底薄膜热电偶的应用,另外由于传统陶瓷热电材料要到500K温度以上才能实现可靠的热电输出,制约了它的温度使用范围。近几年兴起的柔性热电材料,可以实现多领域应用;无机有机复合材料可以实现相对低温下的热电输出。因此柔性陶瓷、无-有机复合材料.等热电材料将会是今后的热点。实现薄膜热电偶的结构功能集成、与集成电路兼容、批量制备也是薄膜热电偶的方向。
  通过对薄膜热电偶制备工艺发现,通过正交实验法选取合适的工艺参数,实现功能薄膜的制备,微观下薄膜失效机制,了解薄膜失效形式,选取合适的后处理工艺是未来薄膜制备的方向。
4结束语
  薄膜热电偶具有体积小精度高、可批量、能应用于复杂环境中的优势,随着航空航天、石油化工、核工业、机床领域对高温测量要求的提高,薄膜热电偶具有广泛的应用前景。高温环境对薄膜热电偶的性能要求也越来越高,因此陶瓷基底薄膜热电偶成为高温测量领域的热点。非金属热电材料成为陶瓷基底薄膜热电偶重点,但也有一些缺点,例如电阻率较高,影响热电输出,制约了薄膜热电偶其他方面的应用。不过随着薄膜热电偶的深人,对薄膜热电偶的半导体电极进行N型与P型掺杂,使薄膜热电偶有更高的热电输出,同时增强了高温稳定性。因此,改进薄膜的制备工艺以及选取合理的材料,是提高陶瓷基底薄膜热电偶性能的重要途径。随着热电输出的提高,也会使薄膜热电偶具有更广泛的应用。薄膜热电偶制备工艺参数是影响其性能的重要因素,选择合理的工艺参数和合适的退火环境,能够提高薄膜热电偶的精度和稳定性,延长热电偶的使用寿命。因此,选取合理的材料、采用合适的工艺参数以及必要的热处理方法、研发新材料、对材料进行改性,是提高薄膜热电偶的精度、稳定性,延长寿命的关键。扩展陶瓷基底薄膜热电偶应用,提高热电偶与集成电路工艺的兼容性,是薄膜热电偶的发展趋势。
