基于K型热电偶的高精度测温放大电路设计

发布时间:2021-06-09     浏览次数:
摘要:针对K型热电偶输出电压为微伏级别,本文设计了一种基于K型热电偶测温的放大电路。该设计通过LM35温度传感器对冷端进行了温度补偿,放大电路采用集成放大芯片AD7523,具有最高放大256倍的增益,采用高精度16位ADC转换芯片ADS1148,使用STC90C58AD单片机作为主控芯片,对K型热电偶进行了线性拟合,通过驱动LCD1602液晶对温度进行显示。
引言
  K型热电偶作为一种温度温度传感器,其材料主要采用镍铬-镍硅合金构成,由于镍铬一镍硅合金具有较好的高温抗氧化性,因此K型热电偶可用来长期测量高温。K型热电偶具有测温范围广、热电动势大、灵敏度高、线性度好、抗氧化能力强和价格便宜等优点,是工业自动化控制中常用的测温工具。
  本文K型热电偶测温范围为-50℃~450℃,以STC90C58AD作为装置的微处理器,使用具有256倍高增益芯片AD7523对K型热电偶输出信号进行放大,采用高精度的16位的ADS1148作为ADC将放大信号进行模数转换,输出16位数字量经STC90C58AD单片机处理后驱动LCD1602进行温度显示。
1电路工作框图
  电路框图如图1所示,K型热电偶所测温度为热端与冷端的温度差,在实际测量时,还需要求得冷端温度值,冷端温度由精密集成温度传感器LM35进行补偿,其输出的电压与摄氏温度线性度非常好。因此,LM35要比其他线性温度传感器优越。其输出电压进行分压后使其电压与温度比和K型热电偶相同,输出连接K型热电偶冷端,K型热电偶热端输出电压信号经高增益放大器AD7523放大后,再由16位高精度ADC转换芯进行模数转换得到16数字量数据,单片机对数据处理和转换后驱动LCD1602液晶.进行温度显示"。

2K型热电偶测温电路原理
  K型热电偶测温电路框图如图2所示,K型热电偶在连接放大器AD7523之前,信号先经过前置滤波电路对信号进行滤波,以衰减热电偶.上的噪声,提高温度精度。滤波后的信号经AD7523可编程增益.放大器进行放大,输入为差分输入,能很好地抑制共模噪声,放大之后的信号再由高度集成的16位高精度的ADC芯片进行转换,获得16位的温度数字信号,将数字信号传给单片机,单片机经处理计算并对热电偶进行线性拟合后,驱动LCD1602液晶显示屏将温度值显示出来。
K型热电偶电路连接图示
2.1热电偶冷端补偿电路
  由热电偶测温原理可知,热电偶热端-*般固定在被测物体上,冷端暴露于空气中,冷端处于环境温度中,被测物温度是冷热端温度差与环境温度的和值。冷端温度受环境因素的影响并非一个固定值,所以需要对冷端进行温度补偿2。常用的冷端有3种:
(1)补偿导线法
  为了使热电偶的冷端温度保持恒定,可以把热.电偶导线做得很长,使冷端远离工作点,处于恒温环境中,这样热端电势就是温度的单一函数。但此方法安装不太方便,且冷端温度保持恒定也给设计带来不方便。
(2)电桥补偿法
  如图3所示,将一个由直流电压供电的不平衡电桥串接于热电偶的测量电路中,令温敏电阻Rt与冷端连接处于环境中,平衡电桥输出电势可以抵消冷端温度变化带来的影响,达到冷端补偿的目的,Rt-般放在测量仪表接线端子上,热电偶接线盒与测量仪表间用补偿导线连接。该方法用热敏元件进行冷端补偿。将引入1C以上的误差,测量成本与补偿导线的长度有关,导线较长时,费用很高。

  本文使用LM35集成温度传感器作为冷端补偿,电路如图4所示。LM35为电压型输出温度传感器,测温范围为-50℃~150℃,温度每上升1"C,输出电压增加10mV,而K型热电偶的灵敏度为40μV/℃。为了使冷端t1电势随温度变化与K型热电偶变化一致,对LM35输出电压进行分压处理,调节RP1使t1点电势E=VOUT/244,此时冷端电势变化为40μV/C,,即可达到冷端温度补偿的目的。
2.2可编程高增益放大器AD7523
  AD7523是一款高增益的集成放大器,采用差分输入模式,具有很强的抑制零点漂移及抑制共模噪声与干扰的能力。AD7523集成的低噪声可编程增益最高可达到256倍,能很好的将K型热电偶输出的微弱信号放大到数模转换芯片AD7523所需要的电压值,AD7523的高集成度、低噪声和高增益放大位数,很好的简化了电路模块,对增强电路稳定起到很大作用。
2.3高精度ADC转换芯片ADS1148
  K型热电偶电压信号输出端接ADS1148的输入端,电路采用差分输入方式可以有效地消除导线电阻对测量精度的影响,电路的输入端设计了滤波电路,用来滤除电路噪声,提高测量精度。ADS1148是16位的集成精密ADC芯片,主控单片机与通过控制信号实现ADS1148的ADC转换,转换完成后数据采用SPL总线进行通信。
2.4线性拟合
  K型热电偶的热电势与温度存在非线性关系,材料本身的电阻非线性也会影响输出的精度,导致热电偶输出电压与实际测量温度存在误差,为了提高测量精度,本文采用了Matlab软件对热该测温装置数据进行线性拟合和校正,并对温度分断进行了线性拟合,使温度误差得到了很好的改善B。分段线性拟合区间分别为[-50℃~-20℃]、[-20℃~10℃]、[10℃~-300℃]、[300℃~-450℃],
得到的温度与热电势关系式为:
温度为[-50℃~-20℃)时:
T-0.0265V+1.2747+Tt(1)
温度为[-20℃~10℃)时:
T-0.0251V+0.0105+Tt(2)
温度为[10℃~300℃)时:
T-0.0239V+0.4762+Tt(3)
温度为[300℃~450℃)时:
T=0.0230V+12.422+Tt(4)
2.5控制显示模块

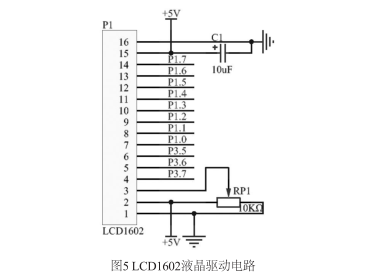

  LCD液晶显示屏连接电路图如图5所示,1、2号引脚分别为电源地和电源,3号引脚通过电位器接地可调节显示器对比度,4号引脚RS为寄存器选择,高电平1时选择数据寄存器,低电平0时选择指令寄存器,5号引脚RW为读写信号线,高电平时进行读操作,低电平时进行写操作,6号引脚EN为使能端,7~14号引脚为双向数据端,LCD1602可显示2行字.符,每行字符数16个符合对温度数据的显示。
LCD1602的基本操作分为四种:
1.读状态:输入RS=0,RW=1,E=高脉冲。输出:D0~D7为状态字。
2.读数据:输入RS=1,RW=1,E=高脉冲。输出:D0~D7为数据。
3.写命令:输入RS=0,RW=0,E=高脉冲。输出:无。
4.写数据:输入RS=1,RW=0,E=高脉冲。输出:无。

3结束语
  本文设计了一种基于K型热电偶测温放大电路,该放大电路具有电路简易,测温范围广且测温精度高,测温范围-50℃~450℃,测温精度能达到0.05℃。且装置多使用高精度的集成芯片,使电路结构简单化,测温精度高和稳定性能好,便于维护并适合在不同环境中运行。装置运用的冷端补偿对前端和线性拟合方法,对简化电路和精度提高起到很大作用。
