多通道温度测定仪及铂热电阻传感器在血站冷链

发布时间:2021-09-09     浏览次数:
[摘要]目的探讨多通道温度测定仪及铂热电阻传感器在血站冷链中的应用,应用温度偏差、温度均匀度、温度波动度三项指标来衡量冷链中贮血设备的状态,确保血液的安全贮存从而保证血站岭链±的有效性。方法应用多通道温度测定仪及铂热电阻传感器对血站冷链设备进行溫度测定,对测定数据±进行分析及评价。结果-40℃低温冰箱、4℃贮血冰箱、血小板保存箱、细菌培养仪的温度偏差分别为-±0.4℃.-0.5℃、0.6℃、-0.5℃;温度均匀度分别为0.5℃.0.4℃、1.3℃、0.6℃;温度波动度分别为±0.1℃、±0.1℃、±0.4℃、±0.2℃.结论除血小板保存箱的温度均匀度(1.3℃)超过技术要求(1.0℃)以外,其他冷链设备的各项指标均达到规定的技术要求,通过应用多通道温度测定仪及铂热电阻传感器能够准确测定血站冷链设备的实际温度,应用温度偏差、温度均匀度。温度波动度三项指标能±更好地衡量血站冷链设备的状态,为血液贮存的安全及血站冷链的有效性提供保证。
  多通道温度测定仪能够在同--时间对冷链设备内不±同空间位点进行温度测定,能较真实反映冷链设备的实±际温度。铂热电阻传感器属于热电阻温度传感器的一±种,其主要特点是测量精度高,性能稳定,所以非常适±合血站冷链中不同温度设置的冷链设备的温度测定。±另外,温度偏差、温度均匀度、温度波动度三项指±标能更全面地反映冷链设备的状态。
1材料与方法
1.1材料KEITHLEY吉时利2700型多通道温度测定仪与9根PT100铂热电阻传感器。
1.2方法
1.2.1测试点的设置测试点的位置应布放在设备工作室内的三个校准面上,简称上、中、下三层,中层为通过工作室几何中心的平行于底面的校准工作面,测试点与工作室内壁的距离不小于各边长的1/10,遇风道时,此距离可加大,但不能大于500mm。如果设备带有样品架或样品车时,下层测试点可布放在样品架或样品车上方10mm处。
1.2.2测试点的数量当设备容积小于2m2时,温度测试点为9个。当容积大于2m3时,温度测试点为4个,当工作容积大于50m3时,测试点可适当增加。

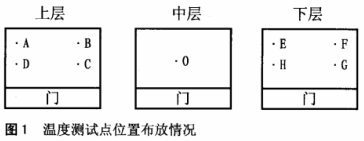

1.2.3本次测血站冷链设备的容积均小于2m2,所以温度测试点为9个,测试点的位置布放在上层4个,中层1个,下层4个,如图1分布。

1.2.4将冷链设备设定到所要求的标称温度,使设备正常工作。稳定后开始读数,每2min记录所有测试点的温度一次,在30min内共测试15次。
2结果
2.1温度偏差计算:△td=td-t。其中△ta为温度偏差,℃;to为中心点n次测量的平均值,℃;td为设备显示温度平均值,℃。
2.2温度均匀度计算设备在稳定状态下,在30min内(每2min测试--次)每次测试中实测最高温度与最低温度之差的算术平均值。n,其中△to为温度均匀度,℃;n为测量次数:tinmax为各校准点在第n次测得的最高温度,C;timin为各校准点在第n次测得的最低温度,℃。
2.3温度波动度计算设备在稳定状态下,工作空间中心为温度随时间的变化量,即中心点在30min内(每2min测试一次)实测最高温度与最低温度之差的一半,冠以“±”号。△tf=(touax-tomin)/2,其中△tr为温度波动度,℃;tonx为中心点n次测量中的最高温度,℃;tain为中心点n次测量中的最低温度,℃。

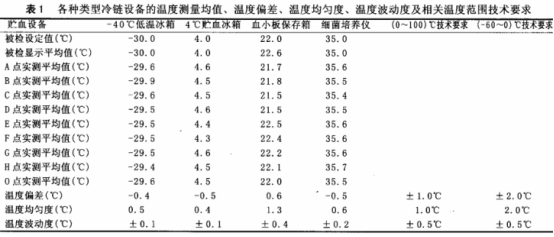

2.4各种类型冷链设备的温度测量均值、温度偏差、温度均匀度、温度波动度及相关温度范围技术要求见表1

3讨论
  所谓“冷链”就是一-套用于血液和血液成分贮存及运输的系统。从温度对血液质量的影响看,血液在贮存和运输过程中,温度对于保证血液的质量是非常重要的,它不仅关系到治疗效果,还有可能危及病人生命2。因此,对冷链设备的监测与校准对血站来说至关重要,监测必须实施24小时制,校准必须要定期进行,只有这样才能确保冷链的有效性.PT100型铂热电阻传感器的测温精度高稳定性好,是200℃~+650℃温度范围内应用很广的一种电阻型温度传感器。热电阻测温是基于金属导体的电阻值随温度的增加而增加这-特性来实现的。
  从表1的结果我们可以看到除了血小板保存箱的温度均匀度(1.3℃)没有达到技术要求(1.0℃)外,其他的冷链设备全部都达到了规定的技术要求,分析其原因可能是血小板保存箱的散热风扇出现问题致使一些检测点的温度变化较大所引起的,但是每个检测点的温度均在(22±2)℃范围内,所以不会对血小板的保存造成影响。
  另外《中国输血技术操作规程(血站部分)》一九九七年版里贮血设备质量检查规定记录温度与实际温度允许误差即温度偏差为±1℃.笔者认为不能一概而论,不同温度范围的冷链设备应有不一样的规定,而且应该参照其它的一些不同指标进行综合性评价。可以参照全国温度计量技术委员会制定的《试验设备温度、湿度校准规范》,例如(0~100)℃范围的温度偏差为±1℃,(-60~0)℃范围的温度偏差为±2℃,除了温度偏差这一指标外,还可以参照温度均匀度及温度波动度这两项指标对冷链设备进行综合评价,从而更好地反映冷链设备的真实情况。
  综上所述,应用多通道温度测定仪及铂热电阻传感器对血站冷链系统内的贮血设备进行监测是切实可行的,也能真实地反映贮血设备的实际情况,推荐大家使用。
