双法兰差压变送器在HT-L装置中的应用

发布时间:2021-10-08     浏览次数:
[摘要]智能双法兰差压变送器在粉煤加压气化装置航天第-炉(HT-L)中具体应用情况,介绍了其典型故障的处理方法和量程设定技巧.生产实践证明:只有正确使用和维护,才能保证双法兰差压变送器的长期稳定运行。
0引言
  河南煤化集团濮阳龙宇化工有限责任公司在20万吨/年甲醇原料气改造工程中,作为航天第-炉激冷室液位.激冷水流量、合成气洗涤塔液位等重要参数的测量,选用了双法兰智能变送器。智能变送器与常规变送器相比,具有精度高可靠性高稳定性好.测量范围宽、量程比大.能测悬浮液体或高粘度介质等特点。可与具有相同通信协议的DCS系统或现场通信控制器、设定器进行数据通信功能,又有对智能变送器的各种参数进行修改.设定、实现远程调试,在线监测等功能.智能变送器还具有较为完善的自诊断功能双法兰智能变送器虽不是一个品牌、也不是同一型号的产品,但对于它们故障检测与日常维护是相通的。下面讨论一下其典型故障与处理方法,与大家共勉。
1能双法兰差压变送器的典型故阿I
  智能双法兰差压变送器,在濮阳龙宇化工有限责任公司航天第‘炉粉煤加压气化装置,智能双法兰差压变送器被用于激冷室液位.激冷水流量,合成气洗涤塔液位等重要参数的测量.在使用过程中.由于使用方法不当而造成了较多的故障,严重影响了仪表的正常使用.对现场实际出现故障做了分析,发现其故障主要有以下三类:
(1)测量超限造成的无显示值。
(2)与安全栅不配套,造成回路无测量信号或信号偏低.
(3)与DCS无法通信。
2故的处理方法
2.1对测超限的处理方法
  通过研究分析.发现此类故障通常与以下因素有关;
(1)仪表操作使用不当
  由于双法兰差压变送器始终在高液位(100%以上)运行.或始终在低液位(5%以下)运行,都有可能使双法兰差压变送器指示为超限。这就要求工艺操作人员根据工艺流程及工艺控制要求正确判断出是双法兰差压变送器故障还是工艺操作不当.这就需要工艺操作人员和仪表维护人员密切配合,保证工艺介质在双法兰差压变送器所能测量范围内,避免让操作人员误认为是双法兰差压变送器故障。
(2)变送器量程选择不当
  对智能双法兰变送器检查测量量程时,发现变送器量程存在计算错误,如在气化炉试车时对气化炉激冷室液位13LIA-0001/0002/0003等变送器用375在线检查它们的量程时,发现双法兰变送器程无迁移.这是造成变送器测量不准及超限的重要原因因此,按正确的计算方法及引用迁移量来进行计算才能保证仪表量程的准确性。
  另外,也可通过经验凑试法来确定双法兰变送器的测量范围及迁移量,不用计算,也无须知道毛细管内所冲硅油的密度。当被测参数量程确定.变送器安装位置确定以后,双法兰安装到取压口,穿好螺栓和垫片,先不要紧螺栓让两法兰都通大气.这时使用编程器或375来调整测量量程的上下限(保证参数量程不变,测量下限为负数时,就为负迁移,测量下限为正数时为正迁移),使变送器的输出为4mA,记下这时的量程范围备用。调整完毕后,把两法兰的螺栓上紧即可。
2.2安全柵造成变送器无输出及测量不准

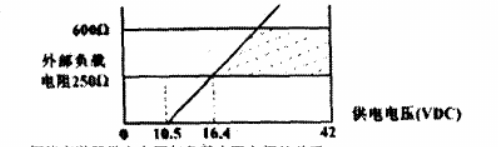

(1)安全栅电压降过大,整个回路电压低于16.4V,变送器供电不足,回路无法工作,如下图所示.

  智能变送器供电电压与负载电阻之间的关系
  曲线区表示仪表可正常工作的范围,外部电阻应在25Ω-600Ω之间。有时测回路电阻>700Ω,因此遣成测量偏差,甚至变送器无法工作。
(2)安全柵没有本安接地,造成大的共模千扰信号,引起智能变送器工作不正常。
3与DCS间的通信故障
  一般来讲,可通过DCS来完成对所有智能变送器的管理、组态、上装和下载的任务.在变送器的故障中,大部分故障是由于变送器内部参数设置不当造成的,而在DCS操作站上又是通过通信方式对智能变送器进行参数组态的。因此,它们与DCS的通信是极其重要的。在实际生产中,如果由于变送器与DCS通信发生故障,就会给仪表维护人员检查仪表参数.仪表故障带来了很多不便,甚至使变送器都无法正常工作。
4结束语
  智能双法兰差压变送器是较为先进的智能仪表,功能强、可靠性高,只要使用维护得当,就能够使它们保持长期正常运行,进而有效地保证了整个控制系统的测量精度和可靠性。
