热工宝典

发布时间：2023-08-12 浏览次数：

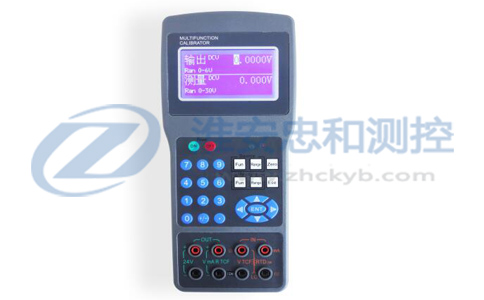

      ZH-JF4型热工宝典（亦称多功能校验仪或信号发生器）主要是为工业现场热工仪表及系统的校验维护的现场校验标准仪表，热工宝典提供完善而实用的功能，操作简单。热工宝典采用单片机作为CPU，集大规模数字转换集成电路和大屏幕液晶显示技术于一体，具有输出、测量、手册和24VDC配电功能，且四项功能可同时工作，同屏显示输出和测量值以及对应的ITS-90 标准值（热电阻和热电偶）。热工宝典并配备超大容量可充电电池，携带方便，能方便地完成工业现场热工仪表（传感器、变送器、显示仪表、控制系统）的检修、校验。
一、ZH-JF4型热工宝典使用特点：
■ 小巧、便于携带和手持。
■ 坚固、可靠，背面的支撑架和挂钩孔适合现场使用。
■ 大显示屏，测量、输出可同时显示。
■ 电压、电流、电阻的测量和电压、电流的输出。
■ 8 种热电偶（K 、E 、T 、J 、S 、R 、N 、B）的测量和输出，2 种热电阻（PT100 、Cu50）的测量。
■ 热工宝典热电偶、热电阻的测量输出具有ITS-90国际标准毫伏、电阻值对应显示。
■ 电压和电流测量可显示百分比。
■ 热电偶测量、输出具有自动或手动补偿功能。
■ 输出值的输入采用多种方式。
■ 热工宝典可实现电阻值与温度值、毫伏值与温度值的快速互查。
■ 热工宝典内置大容量充电电池，充电一次可连续工作5～7 小时（与工作状况相关）。
■ 大屏幕液晶带背光显示，中文菜单操作。
■ 按键声音和背光可控制，并能才每次开机时保持上次最后设置的状态。
二、ZH-JF4型热工宝典技术参数：
2.1 直流信号输入：

测量
功能	量程	精度
DCV	0~35V	± 0.1%FS
DCmV	0~100mV	± 0.05%FS
DCmA	0~35mA	± 0.05%FS
RTD	2 种	± 0.1%FS
TC	K 、 T 、 E 、 J 、 N	± 0.1%FS
R 、 S 、 B	± 0.2%FS
F	0.0~5000Hz	± 0.2Hz

2.2直流信号输出

输出
功能	量程	精度
DCV	0~5V	± 0.05%FS
DCmV	0~100mV	± 0.05%FS
DcmA	0~24mA	± 0.05%FS
TC	K 、 T 、 E 、 J 、 N	± 0.1%FS
R 、 S 、 B	± 0.2%FS
Hz	0~1000Hz	± 1Hz
0~5.00KHz	± 0.02KHz

2.3 性能指标：
工作温度：-10~50 ℃
贮存温度：-27~70 ℃
外形尺寸：mm
L×W1(W2)×H 237×131(95)×45
外形尺寸：mm(新款尺寸)
L×W1×H235×105×50

新款热工宝典功能介绍
一：信号输出
精度=±（设置值的%+μV、mV、μA、Ω、℃。Hz），温度23±5℃

参数	范围	量程	精度	分辨率	备注
直流电压	100mV	0~99.999mV	±（0.03%+10μV）	1μV	输出电阻：约5Ω
直流电压	6V	0~6.0000V	±（0.03%+0.5mV）	0.1mV	输出电阻：约100Ω
直流电流	20mA	0~24.000mA	±（0.03%+3μA）	1μA	最大负载：500Ω
直流电流	20mA Sink	1~24.000mA	±（0.05%+3μA）	1μA	最大负荷：24V
电阻	500Ω	10.0~510.0Ω	±（0.1%+0.1Ω）	0.1Ω	激励电流：1~5mA
TC	K	0.0~1372.0℃	±（0.03%+0.5℃）	0.1℃	热电偶信号发生精度不包括冷端补偿传感器精度冷端传感器规格测量量程-10~50℃ 精度（与主机组合时） 18~28℃±0.5℃； 18~28℃以外±1℃
	E	0.0~1000.0℃	±（0.03%+0.4℃）
	J	0.0~1200.0℃	±（0.03%+0.4℃）
	T	0.0~400.0℃	±（0.03%+0.5℃）
	N	0.0~1300.0℃	±（0.03%+0.5℃）
	We3-25	0.0~2300.0℃	±（0.03%+1.2℃）
	R	0.0~1768.0℃	±（0.03%+2℃）
	S	0.0~1768.0℃	±（0.03%+2℃）
	B	0.0~1820.0℃	±（0.03%+1.5℃）
频率	1000Hz	0~1000Hz	±1Hz	1Hz	输出电压+5V±10%
频率	5KHz	0.00~5.0KHz	±0.01KHz	0.01KHz	输出电压+5V±10%
环路供电			24V±2V		最大电流：22mA

温度系数对在0≤T＜18℃和28＜T≤40℃的温度范围增加上述精度×（1/10）/℃
上述精度范围是充电结束（或中断）后经过2小时以上

二：信号测量
精度=±（设置值的%+μV、mV、μA、Ω、℃、dgt），温度23±5℃

参数	范围	量程	精度	分辨率	备注
直流电压	100mV	-99.999~+99.999mV	±（0.03%+50μV）	10μV	输入电阻≥1000KΩ或者更大
直流电压	30V	-30.000~+30.000V	±（0.03%+5mV）	1mV	输入电阻≥1000KΩ或者更大
直流电流	30mA	-30.000~+30.000mA	±（0.03%+4μA）	1μA	输入电阻：约≤25Ω
频率测量	5KHz	0.0~5000.0Hz	±（0.1%+2dgt）	0.1Hz	最大输入：30V 灵敏度≥0.5vpp
TC	K	-50.0~1372.0℃	±（0.03%+1.5℃） ≥100.0℃ ±（0.03%+2℃）≤100.0℃	0.1℃	支持手/自动冷端补偿
	E	-50.0~1000.0℃
	J	-50.0~1200.0℃
	T	-50.0~400.0℃
	N	-50.0~1300.0℃
	We3-25	-50.0~2300.0℃
	R	-50.0~1768.0℃	±（0.05%+2℃）≥600.0℃ ±（0.05%+3℃）≤600.0℃
	S	-50.0~1768.0℃
	B	-50.0~1820.0℃
RTD	Cu50	-50~150℃	±（0.03%+0.3℃）	0.1℃	支持二/三线制测量
RTD	PT100	-200~850℃	±（0.03%+0.3℃）	0.1℃	支持二/三线制测量

温度系数对在0≤T＜18℃和28＜T≤40℃的温度范围增加上述精度×（1/10）/℃
上述精度范围是充电结束（或中断）后经过2小时以上的值

操作环境：
环境温度和湿度
环境温度：0~40℃环境湿度：20~80%RH（不结露）
注意事项：
请勿在以下场所使用：
1.阳光直射或者靠近热源的场所
2.有大量机械振动的场所
3.靠近高压设备或者电源线等噪声源的场所
4.靠近强磁场源的场所
5.有油烟、蒸汽、粉尘或者腐蚀性气体发场所
6.因可燃性气体的存在而有可能导致火灾或者爆炸性危险的场所
7.不平稳的场合
热工宝典价格：2800.00元具体联系公司业务人员。
