静压式液位变送器测量液位的原理与产品介绍

发布时间：2026-03-24 浏览次数：

一、静压式液位变送器测量原理及计算方式

静压式液位变送器的测量原理是利用对敞口容器内液体的自身重量所产生的静压力的测量，通过处理器计算出被测量液体介质的液位高度。

液体的静压与液位的关系：P=ρgH

P：液体底部静压力

ρ：被测量液体的密度

g：液位的重力加速度

H：液位高度

二、静压式液位变送器适用的工况

对被测量液体的温度、密度变化不大的敞口的储罐、水池、河流、水箱、地坑、深井等清洁、无大量颗粒、无强结晶水、油、柴油、汽油、溶剂、酸碱溶液等的液位测量。

适用于对化工、水处理、食品饮料、环保、电站、油品储罐等行业的污水处理池、敞口储罐内的液体液位的测量。

三、常见的静压式液位计结构与测量方式

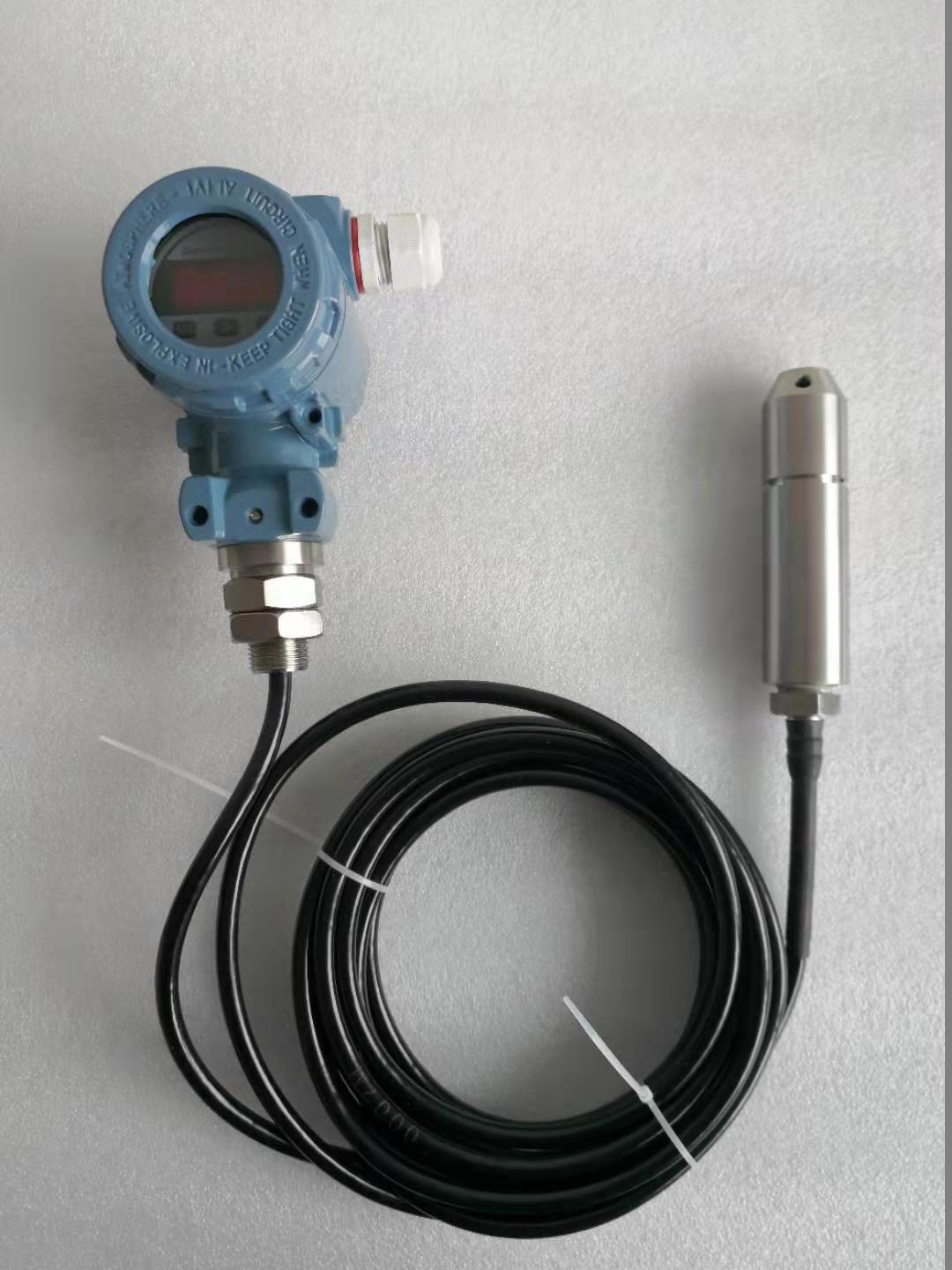

（1）静压式投入式液位变送器

静压式投入式液位变送器是将被测量传感器探头直接沉入到盛装液体容器的底部，通过测量液体高度产生的压力来计算出液位的高度，内部芯片自动补偿大气压，只输出液柱对应的压力

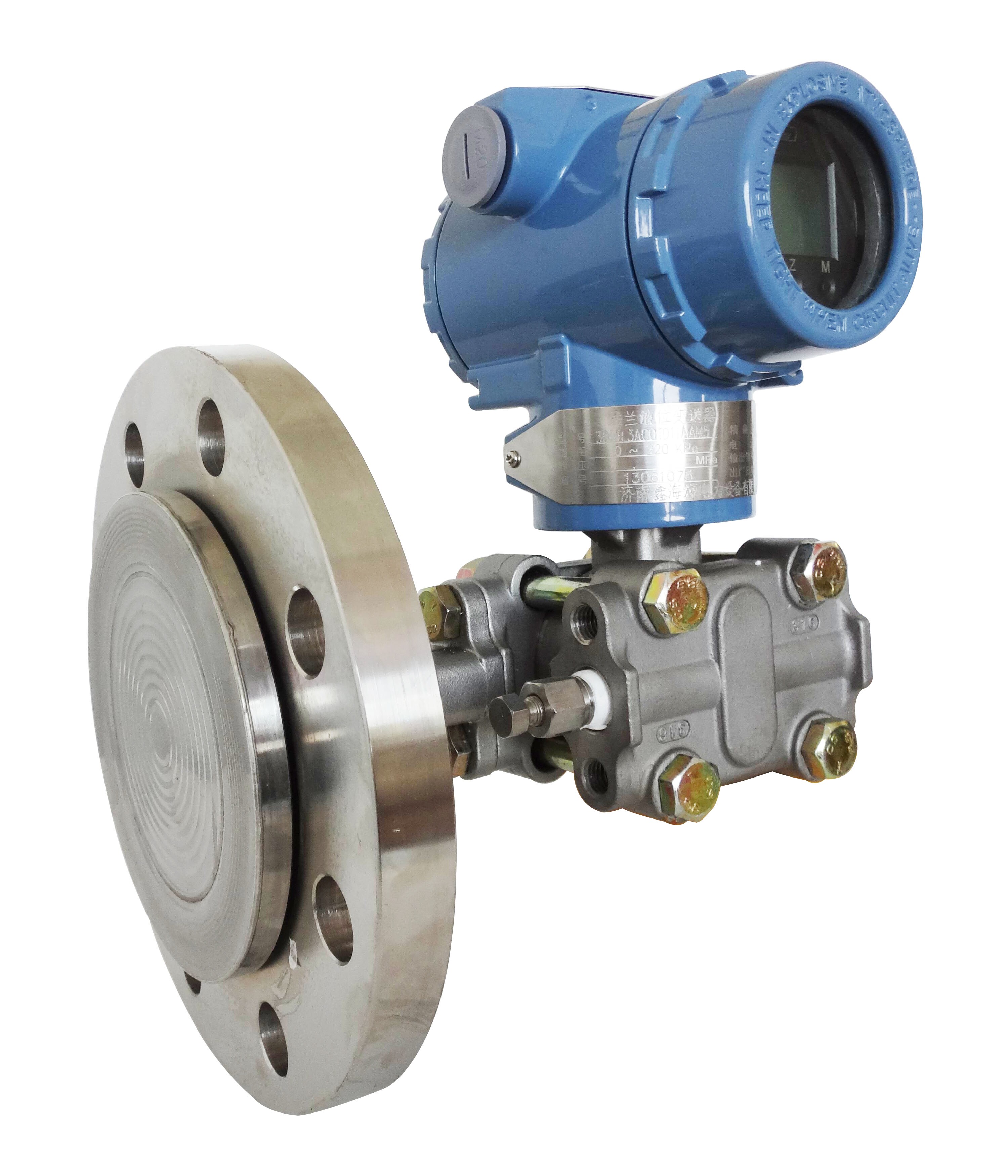

（2）单法兰液位变送器

单法兰液位变送器：是将测量敞口容器内液位的变送器安装在盛装液体容器的底部来测量液位的压力。

四、影响静压式液位计测量精度的因素

密度变化：温度、组分变→密度变→液位误差

安装高度：零点要与最低液位对齐，都考虑有测量盲区

气相压力：环境大气压可以忽略不计，但是测量密闭容器内的液位必须用压差式液位变送器

五、典型应用的优点

安装简单、维护少、成本低

量程范围宽：50厘米到100米以上的液位高度都能生产测量

六、不宜与慎用的场合

不适合测量介质易结晶、易凝固、易堵引压管的介质

不适合测量高黏度、含大量固体颗粒、泥浆的介质

密度变化频繁（组分、温度波动大）的介质慎用

高温高压、强腐蚀且无合适材质 / 密封的介质慎用

要求精度极高的计量级液位（一般用于过程监测，不是计量）的介质慎用

友情提示：静压式液位计适合测量清洁、低压、密度稳定的液体；不适合脏、黏、结晶、密度变化大的工况。
