HART协议温度变送器温度范围按键调整方法介绍

发布时间：2025-11-10     浏览次数：
SBW系列温度变送器为现场安装 ，带电气隔离，支持HART 协议的智能隔离式温度变送器。主要接收热电阻，热电偶，电阻，毫伏信号输入并可转换为 4-20mA 叠加HART 信号输出。SBW温度变送器可通过仪表面板按键或HART手操器现场组态，也可通 过1 个USB 接口的 HART 调制解调器连接至PC 组态。下面介绍带HART协议隔离式温度变送器按键操作更改温度量程范围的方法。
一、SBW带HART协议隔离式温度变送器界面介绍：
由变送器控制的图形（字母数字）LCD 显示器
字符高度，取决于模式
标记，4 位，2 位小数
条形图显示
可任意旋转LCD显示器角度
显示选项
传感器工艺数据
传感器电气数据（ohm / mV）
电子元件/ 环境温度
输出值
输出率%
显示与变送器和传感器状态相关的诊断信息
二、菜单按键说明
使用或按钮可以浏览菜单或选择一个参数值或字符。
不同功能可分配至和按钮。当前分配至这些按钮的功能显示在显示屏上。
含义
退出 (Exit)  退出菜单。
返回 (Back)  返回一个子菜单。
取消 (Cancel)  取消参数输入
下一位 (Next) 选择输入数值和字母的下一位。
含义
选择 (Select)  选择子菜单/参数。
编辑 (Edit)  编辑参数。
确定 (OK)  保存输入的参数

三、温度范围量程修改操作步骤
第 1 步, 按按钮进入主菜单。按或按钮可以浏览菜单，被选中的菜单以亮黑形式

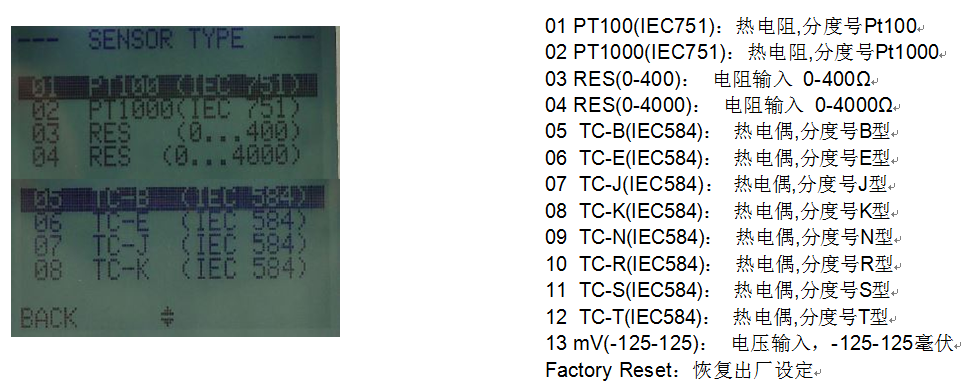

第 2 步, 按按钮进入 SENSOR-TYPE(传感器类型)子菜单，按或按钮可以选择不同的传感器类型，被选中的传感器类型以亮黑形式

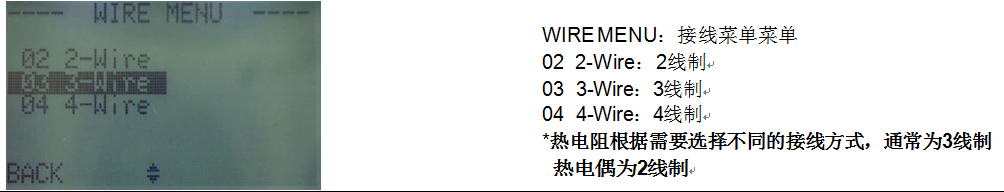

第 3 步, 按按钮进入WIRE MENU(接线菜单)子菜单，按或按钮可以选择不同的接线方式，被选中的接线方式以亮黑形式

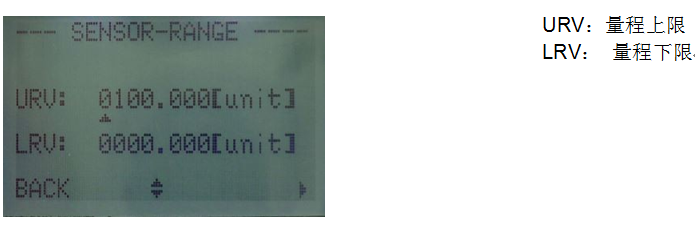

第 4 步, 按按钮返回主菜单,按按钮进入 SENSOR-RANGE(传感器量程)子菜单，设定传感器量程。
按按钮可以移动要调整的数字位数,在 LCD 显示器上面01图标显示。
按或按钮可以减少或增大数字(按按钮至零，继续按一次，将显示负数符号)。

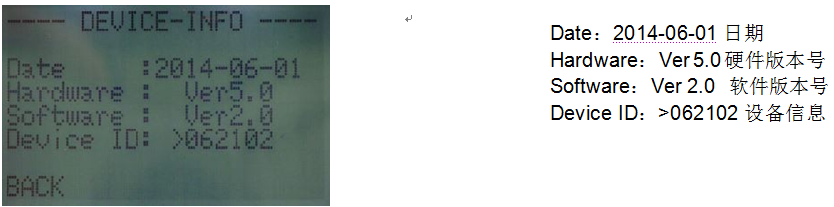

第 5 步, 按按钮返回主菜单,跳至第 7 步或按按钮可以进入 DEVICE-INFO(变送器信息)子菜单,可以查看变送器的设备信息(一般情况下,用户不需要进入此菜单)。

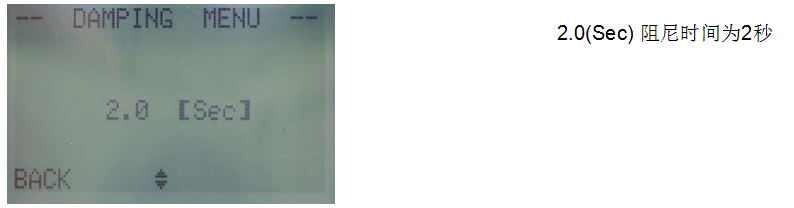

第 6 步, 按按钮返回主菜单,跳至第 7 步或按按钮可以进入 DAMPING(阻尼)子菜单, 按或按钮增加或减少变送器的阻尼时间(一般情况下,默认阻尼时间为 2 秒，用户不需要对阻尼时间再设定)。

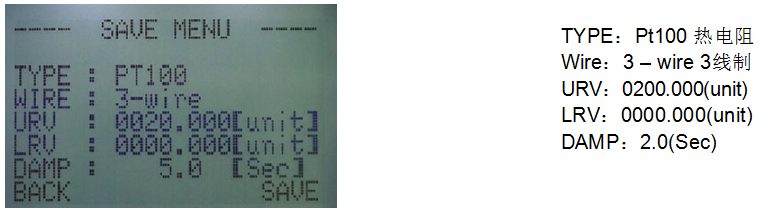

第 7 步, 按按钮返回主菜单,按按钮可以进入 SAVE SET(保存设定)子菜单, 按按钮保存所有组态配置, 连续按按钮返回显示界面，这样量程范围就更改好了。
