投入式液位变送器产品及安装注意事项
发布时间：2026-04-08
浏览次数：
投入式液位变送器(也称静压式液位变送器)，选用进口带防腐膜片敏感组件，将芯片装入一个不锈钢(或聚四氟乙烯)壳体内。顶部的钢帽起保护传感器膜片的作用，也能使水流畅地接触到膜片。该产品采用特制的防水通气电缆，使感压膜片的背压腔与大气良好相通，测量液位不受外界大气压变化的影响，测量准确，长期稳定性好，并具有优良的密封及防腐性能，可直接投入水、油等液体(包括腐蚀性液体)中长期使用。聚四氟乙烯材料的外壳及电缆可测量多种强腐蚀性液体。

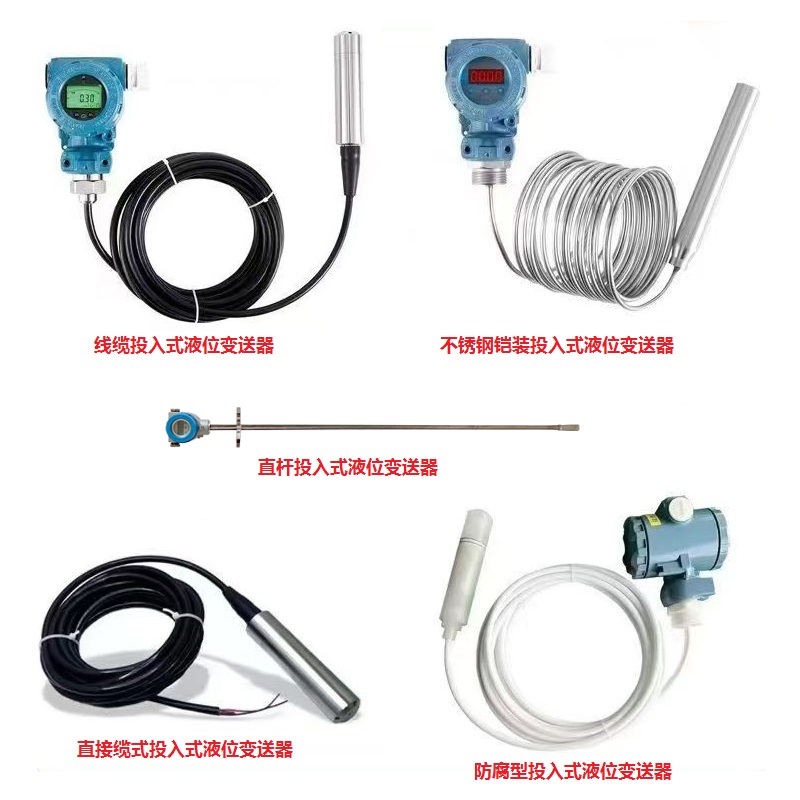

投入式液位变送器型式有线缆式投入式与直杆投入式，线缆投入式有普通丁晴橡胶线缆、PP线缆、四氟平衡罩式、不锈钢铠装式、直接投入引线式等等（见下图）
投入式液位变送器安装及注意事项：

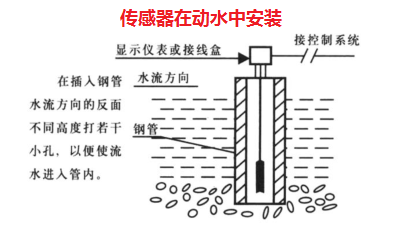

投入式液位变送器探头可以有M20X1.5接口，可直接拧在容器或管道壁上，也可把变送器探头投入到水池或其它液体中，电缆线引至显示仪表、二次仪表或控制室。注意，地面上的电缆部分需加以保护或架高;被测液体底部若有沉淀物，变送器应提高，或加以过滤保护，以免变送器进压口被堵塞;若在动水中使用，变送器探头应加固定，否则会影响测量精度。
安装注意事项如下：
1、安装前请检查标牌上所标型号、量程及工作电源与使用现场是否一致。

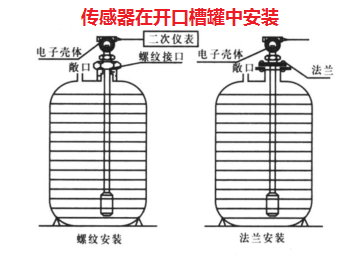

2、变送器的安装通过螺纹、法兰等方式同管道或罐体等容器进行连接,可以利用标准接口安装在管道或容器壁上，无需安装支架连接处应注意密封性,为变送器提供的电源、线路应检查其安全可靠性。安装位置不同会产生零点误差，但可校正，对量程无影响。为避免测量介质中有固体沉淀或其它粘稠物淤积变送器的进压孔，影响测量精度，建议安装产品时应将进压孔垂直向下或向下倾斜一定的角度。
3、在测量高温介质时，请使用引压管或其它冷却装置，把温度降至变送器使用温度范围内。
4、露天安装时，应尽量把变送器置于通风干燥处，避免强光直射和雨淋，否则可能会使变送器性能变差或出现故障。
5、变送应尽量安装在温度梯度和温度波动小的地方，同时避免强振动和冲击。6、如待测介质有固体沉淀或粘稠，请选用无腔膜片裸露结构，并定期清洗，以免引起误差，但不可直接用硬物触及膜片，对其它特殊应用场合，请在订货时提出要求，我们可根据要求制作。
7、变送器属精密计量仪器，应定期到有关计量部门，以每年一次为宜。
8、使用变送器时，非经过专门训练人员不得随意拆开，以免损坏。
