腰轮流量计

一、概述

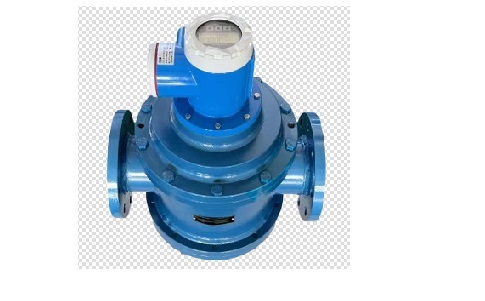

ZHLL系列腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成，可现场指示累积流量和瞬时流量，配以发信器及流量智能控制仪，可实现远距离测量和控制。广泛用于石油、化工、电力、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等液体流体的计量。
ZHLL系列腰轮流量计装有指针和字轮累积装置，可现场直接显示流经管道内的液体累积流量。在计数机构中附加发讯装置与电显仪表配套日实现累积，定量和瞬时流量远传集中控制。加装液晶数字计数器可现场显示瞬时/累积流量，可同时实现多种信号远传(脉冲/电(脉冲/电流/通讯)。不同的液体(酸、碱、盐、有机溶液等)流量计主体可选择不同的材质制造。
二、工作原理：

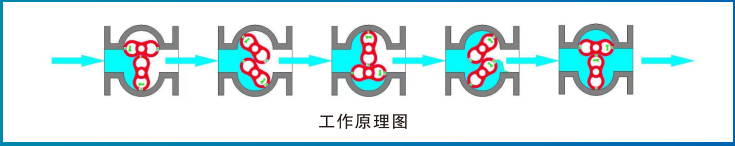

当被测液体流经腰轮流量计计量室时，在流量计的进出口形成压差，腰轮在此压差的推动下旋转.同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续旋转。随着腰轮的转动。液体经由计量室被不断排出流量计。每对流过的液体量是计量室容积的四倍，通过密封联轴器、减速机构。将旋转次数减速后传递到计数器，计数器即指示液体累积流量。在计数机构中安装发信器即成了带发信器的腰轮流量计，与显示仪表或微机系统配套，可实现远传(定量、累积、瞬时等功能)自动化测量和控制。
三、产品用途：
ZHLL-A型铸铁腰轮流量计，广泛应用于各种油品及对铸铁/铝合金材质不腐蚀的液体流量测量。
ZHLL-E型铸钢腰轮流量计用于高压、低腐蚀性介质的流量测量。
ZHLL-B/C型不锈钢304/316L型流量计适用于腐蚀性介质的流量测量。
四、腰轮流量计技术参数：

名称	腰轮流量计
材质	铸铁、铸钢、不锈钢304/316L
口径（mm）	DN25~150
公称压力（MPa）	≤1.6、2.5、4.0、6.3
温度范围（℃）	-20~+80
流量范围（m³/h）	0.6~250
精度等级	±0.5%、±0.2%
显示方式	机械指针式、数字液晶式
连接形式	标配法兰、订制螺纹与卡箍
信号输出	脉冲输出、4~20mA、RS485通讯、HART协议
供电电源	3.6V锂电池、DC24V、DC12V
电气接口	M20*1.5内螺纹
隔爆等级	ExdiiCT6
防护等级	IP65

五、流量范围（m³/h）：

公称通径 mm	液体粘度 3.0～150mP·s	液体粘度 0.6～3mP·s	液体粘度 3.0～150mP·s	液体粘度 0.6～3mP·s
25	0.8～6	1.2～6	1.2～6	2～6
40	1.6～16	3.2～16	3.2～16	5.3～16
50	2.5～25	5～25	5～25	8.3～25
80	6～60	12～60	12～60	20～60
100	10～100	20～100	20～100	33.3～100
150	40～200	40～200	100～200	66.7～200
精度等级	0.5		0.2

六、产品选型：

类型代号	专用标志	材料标志	公称通径	公称压力	/计数器	发信器	精度		说明
ZHLL-									腰轮流量计
	H								焊接式钢质流量计
	SP								食品用流量计
	Q								计量汽油用流量计
		A							铸铁材质
		E							铸钢材质
		B							不锈钢材质
		C							不锈钢316
			25						公称通径为25mm
			....
			150						公称通径为150mm
				1					1.0MPa
				2					1.6MPa
				3					2.5MPa
				4					4.0MPa
				6					6.3MPa
					A A1				用于DN40以下，A1可带发讯器
					J1				用于DN50以上，可带发讯器
					A5 A6				A5单指针字轮显示 A6指针轮回零 均可带发讯器
					Z				双手柄回零
					ELZ				液晶显示（脉冲、4~20mA输出、RS485）
									空格为不隔爆
						B			隔爆型
							GF-Ⅰ		三线制脉冲（顺时针）
							GF-Ⅱ		三线制脉冲（逆时针）
							MF		4~20mA输出
								J	0.2级精度

七、腰轮流量计订货须知：
1、管道尺寸及连接方式
2、被测量介质名称、粘度
3、被测量介质工作温度
4、被测量介质工作压力
5、流量范围
6、现场是否有泵输送介质
7、流量计材质选择：根据被测介质是否对材料有腐蚀性选择铸铁 铸钢 不锈钢304 不锈钢316
8、精度要求
9、功能要求（如：是否就地指针指示带回零功能、输出信号、现场数显带输出、工作电源等）
10、现场是否需要隔爆
