固定分体式超声波流量计

   固定分体式超声波流量计是以超声波时差原理来对管道内流体流量进行测量的，超声波流量计采用低电压、多脉冲，信号数字处理及纠错技术，测量充满封闭圆管内液体流量的仪表。其运用双平衡信号差分发射，接收技术，使产品适应工业现场环境，使用方便，计量精度高。广泛适用于石油、化工、钢铁、冶金、电力、给排水等领域水及各种液体介质的流量计量。ZH-TUF系列超声波流量计/热量计具有精度高、重复性好、安装、维护方便等诸多优点，传感器有方便的外夹式，可在线安装、维护的插入式，精度高的管段式和标准π型管段式，主机包括手持式超声波流量计、便携式超声波流量计、外夹式超声波流量计、盘装式和一体式，另有多种输出通讯形式可供选择。
一、 ZH-TUF-2000S固定分体式超声波流量计特点：
1、测量精度高
    线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%
2、记忆功能强
    自动记忆前512日、前128月、前10年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前32日流量计的工作状态是否正常。
3、测量范围大
    选用不同型号的传感器 , 可实现口径DN15~DN6000mm管道流量的测量
4、可靠性高
    采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高
5、支持中英文菜单
    不同版本的流量计,可支持中文或英文菜单,方便快捷
6、抗干扰能力强
    采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源
二、 ZH-TUF-2000S固定分体式超声波流量计基本参数：

可选配的传感器		基本型号	测量范围	流体温度	精度
标准外夹式	TS-2(小型)	ZH-TUF-2000SNB1	DN15-100mm	-30℃～90℃	优于 ±1%
	TM-1(中型标配)	ZH-TUF-2000SNB2	DN50-700mm
	TL-1(大型)	ZH-TUF-2000SNB3	DN300-6000mm
高温外夹式	HTS-1(小型)	ZH-TUF-2000SNB4	DN15-100mm	-30℃～160℃
	HTM-1(中型)	ZH-TUF-2000SNB5	DN50-700mm
	HTL-1（大型）	ZH-TUF-2000SNB6	DN300-6000mm
插　入　式	TC-1(标准插入)	ZH-TUF-2000SNC1	DN80以上	-40℃～160℃
	TLC-2(加长插入)	ZH-TUF-2000SNC2
标准管段式	标准管段式	ZH-TUF-2000SNG	DN15-1000mm 　 (详见附录2)	-40℃～160℃	优于 ±0.5%
电　　源	一次表DC8-36V,　二次表AC220V或DC24V
输　　入	3路4～20mA模拟输入,2路三线制PT100电阻信号输入
输　　出	隔离 RS232/RS485 输出,2 路隔离 OCT输出，1 路隔离 4-20mA 输出( 无源 )
通信协议	METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议

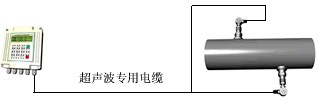

三、 ZH-TUF-2000S固定分体式超声波流量计测量组成图

选 择 的 主 机	壁挂型  ZH-TUF-2000SW 用于挂墙安装 尺寸：170×180×56mm	外夹式测量图
	盘装型  ZH-TUF-2000SS 用于仪表盘安装 尺寸：152×76mm	插入式测量图
	壁挂型  ZH-TUF-2000SD 防爆等级DⅡBT4 尺寸：298×298×110mm	管段式测量图

四、固定分体式超声波流量计传感器安装方法：
        外夹式传感器的安装方式有四种。分别是V法、Z法、N法和W法(详见安装示意图)。

        一般情况下，安装管径在DN15-200mm范围内可优先选用V法，在V法测不到信号或信号质量差时可选用Z法，管径在DN200mm以上或测量铸铁管时应优先选用Z法。N法和W法是较少使用的方法，适合DN50mm以下的细管道安装。

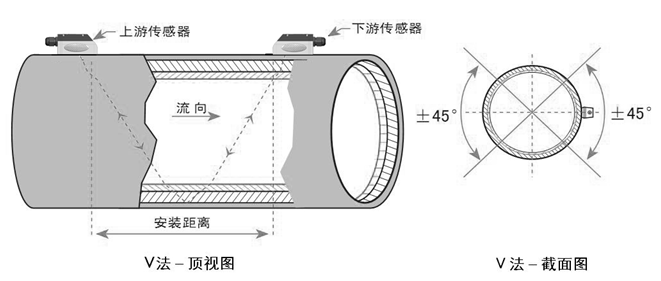

1、Ｖ法（常用的方法）

        一般情况下，V法是比较标准的安装方法，使用方便，测量准确，安装时两传感器水平对齐，其中心线与管道轴线水平即可，可测管径范围为DN15mm~DN400mm。

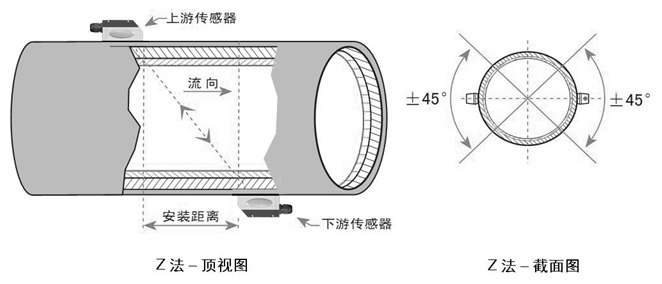

2、Ｚ法（最常用的方法）

       当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚等原因，造成V法安装信号弱，机器不能正常工作时，就需要选用Z法安装。Z法的特点是超声波在管道中直接传输，没有反射（称为单声程），信号衰耗小。

       Z法可测管径范围为100mm至6000mm。现场实际安装时，建议200mm以上的管道都要选用Z法（这样测得的信号最大）。

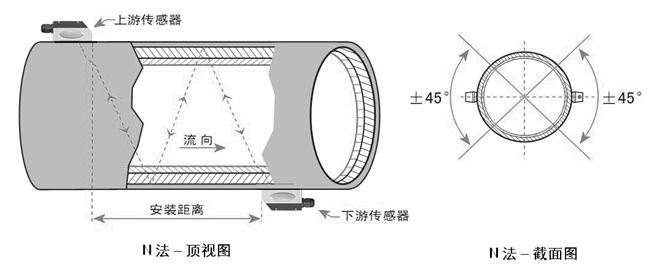

3、Ｎ法（不常用的方法）

N法的特点是通过延长超声波传输距离来提高测量精度。使用N法安装时，超声波束在管道中反射两次穿过流体三次（称为三声程），适于测量小管径管道。

4、Ｗ法（极不常用的方法）

同N 法一样，W 法也通过延长超声波传输距离的办法来提高小管径测量精度。W法适于测量50mm以下的小管。使用W法安装时，超声波束在管内反射三次，穿过流体四次（称为四声程）。

五、超声波流量计安装注意事项：

1.　安装时必须把欲安装传感器的管道区域清理干净，使之露出金属的原有光泽；

2.　超声波信号电缆的屏蔽线可悬空不接，不要与正、负极（红、蓝线）短路；

3.　传感器接好后必须用密封胶（耦合剂）注满，以防进水；

4.　传感器注满密封胶盖好盖后，必须将传感器屏蔽线揽进线孔拧好锁紧，以防进水；

5.　捆绑传感器时应将夹具（不锈钢带）固定在传感器的中心部分，使之受力均匀，不易滑动；

6.　传感器与管道的接触部分四周要涂满足够的耦合剂，以防空气、沙尘或锈迹进入，影响超声波信号传输。
