热式气体质量流量计
      ZHRSL系列热式气体质量流量计是利用热传导原理测量流体流量的仪表,该仪表采用恒温差法对气体质量流量进行测量。热式气体质量流量计传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路,一个传感器测量流体温度,另一个传感器维持高于流体温度的恒温差,可在高温和高压条件下进行流量测量。热式气体质量流量计具有体积小,数字化程度高,安装方便,测量精度高等优点。
一、ZHRSL系列热式气体质量流量计产品的技术优势:
1、特有流量数据模型算法;模糊理论控制温度、湿度算法;
2、高性能智能微处理器及模数、数模转换芯片;
3、宽量程比,可测量流速低至0.5Nm/s(极限扩展0.08Nm/s)与高至100Nm/s(极限扩展120Nm/s)的气体,可以用于气体管道与设备的检漏。宽量程比200:1;大口径,低流速,压损可忽略;
4、直接测量质量流量,无须温压补偿;
5、低流速测量非常灵敏;
6、设计、选型方便,安装、使用简便;
7、适合各类单一或混合气体流量测量。
二、ZHRSL系列热式气体质量流量计产品特点:
1、采用稳定性高铂RTD传感器技术
2、采用享有“平衡结构封装”技术,介质温度自补偿
3、特有算法,可实现高线性、高重复性、精度高
4、量程比宽200:1,可用于气体检漏。可据用户要求可拓展。
5、可实现大管径小流量测量,最小流速可测低至分辨率0.001m/s
6、无可动部件、振动影响可忽略
7、通常正常安装要求直管段为前20D后5D,在现场受控环境下降低测量要求可为前5D后3D,对于测量要求不高的场合可低至1-2D
8、与介质的温度、压力无关
9、采用高温算法,介质温度可达200℃
10、采用高湿算法,实现精度高测量
11、对流量信号键入12点动态修正,内置10点修正
12、在线动态校正电流/电压输出
13、对粉尘等小颗粒不敏感
14、可在线不断流装卸,维护方便
三、热式气体质量流量计应用场合:
1、公用工程---电﹑气﹑ 水处理的监控
管道的气体;通用系统;沼气;煤气;天然气;液化气;锅炉预热空气
2、石油与天然气工业
能量交换;填井气回收; 燃气计量;气体质量分析;泄漏气测试;天然气测量;火炬气的监控
3、电力行业
燃料系统中气体分配过程中的气体测量;锅炉及辅助系统中各种气体的测量;燃气炉中气体测量;氢气测量;电厂高炉的一次风、二次风的测量
4、化学行业
烟气循环监测;采样系统中气体流量计量;引风机的气体流量计量;化肥厂氨气测量 ;电池工厂各种气体流量测量
5、冶金行业
钢铁厂加气测量;炼铁厂高炉煤气的测量;焦化厂焦炉煤气的测量;轧钢厂加热炉燃气(高炉煤气、焦化煤气、天然气等)的测量控制;热处理淬火炉等的氢、氧、氮等气体的控制
6、纸浆与造纸行业
废水处理系统中气体的测量;烟道流量监控;锅炉回收二次/三次空气;锅炉的燃气和空气送风测量
7、食品及医药行业
加工操作中新鲜空气的加入;啤酒厂中的二氧化碳处理;瓶子消毒器中的热空气的流量;热氧化过程中气体流量测量;通风系统;锅炉进气﹑废气﹑过程控制
8、环保
沼气利用过程中的气体测量;氯气处理过程中氯气气体测量;污水处理过程中曝气池的气体测量;烟筒烟道排气监测SO2和NOX的排量
9、其他行业
工厂压缩空气测量;煤粉燃烧过程粉/气配比控制燃料;水泥工业竖式磨粉机排放热气流量控制
四、热式气体质量流量计性能指标:
1、测量流速范围:0.5~100Nm/s (20℃,101.33KPa),最小流速可低至0.1Nm/s
2、精度: ±1.5%的读数 ±1.5%满量程
3、量程比:通常200:1(取决于标定流量的范围)
4、管径范围: 15mm~6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含少量湿气的各种腐蚀性气体(含高湿气、乙炔气体除外);
6、环境温度范围: -40℃~+85℃(无显示); -20℃~+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -10℃~+100℃;-10℃~+200℃;
8、传感器直径:φ3、φ2.5
9、插入式传感器探杆直径:φ19(标准)、φ16、φ12
10、传感器材质:不锈钢
11、探杆材质(保护套): 不锈钢(标准)
12、双向测量介质流量
13、模拟量输出:流量:4-20mADC, 温度:4-20mADC, 最大负载:1000Ω
14、脉冲量输出
15、键入12段非线性修正,内置10段非线性修正
16、通讯:串口输出RS232/RS485
17、供电电源:一体式:24VDC 或者220VAC ;分体式:220VAC
18、报警:1-2路继电器输出、5A/220V、5A/30VDC、键入设定
19、大屏幕LCD显示:七位瞬时流量,八位累积流量
20、表头显示内容:质量流量、标况体积流量、累积流量、标准流速、介质温度、标准时间、累积运行时间
21、过程压力:1.6Mpa(最大20MPa)
22、安装工艺形式:插入式(卡套、卡套+球阀、法兰连接)适用于DN80以上的管道安装,管道式(法兰、螺纹连接)适用于DN15以上的管道安装。
23、防爆等级:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
24、防护等级:IP65
五、热式气体质量流量计传感器参数:
管段传感器数据表 (螺纹连接)

内径
DN(mm)

重量
(Kg)

安装长度
L(mm)

连接螺纹

额定压力
(MPa)

带连接件

不带连接件

20

4.5

280

R3/4″

G1″

1.6MPa

25

4.7

280

R1″

G11/4″

40

5.0

280

R11/2″

G2″

注:DN<20mm时,传感器尺寸请咨询我公司
管段传感器尺寸表(法兰连接)

内径
DN(mm)

重量
(Kg)

安装长度
L(mm)

法兰尺寸(mm)

额定压力
(MPa)

D

D0

N×A

20

6.2

280

105

75

4×14

1.0

25

6.6

280

115

85

4×14

32

7.2

280

140

100

4×18

40

8.2

280

150

110

4×18

50

9.6

280

165

125

4×18

65

10.8

280

185

145

4×18

80

13.1

280

200

160

8×18

100

16.5

280

220

180

8×18

125

19.6

290

250

210

8×18

150

29.8

310

285

240

8×22

200

40

340

340

295

8×22

250

56

370

395

350

12×22

300

66

410

455

400

12×22

350

70

440

505

460

16×22

400

75

480

565

515

16×26

450

90

510

615

565

20×26

500

105

550

670

620

20×26

600

162

620

780

725

20×30

700

180

690

860

810

24×26

0.6

800

240

750

975

920

24×30

1000

390

890

1175

1120

28×30

1200

650

1030

1405

1340

32×33

1400

850

1160

1630

1560

36×36

1600

1150

1290

1830

1760

40×36

1800

1500

1430

2045

1970

44×39

2000

1890

1560

2265

2180

48×42

注: 表中只给出了1.0Mpa的额定压力,高于1.0Mpa时请咨询我公司
六、热式气体质量流量计不同口径不同流速对应流量范围参考对照表:
口径
(DN)
0.5--65Nm/s 0.08~0.5 Nm/s 0.5--100 Nm/s 100--120 Nm/s
标准量程范围 Nm³/h 下限极限扩展 Nm³/h 量程范围扩展 Nm³/h 上限极限扩展 Nm³/h
20 0.57-73.5 0.09-0.57 0.57-113 113-136
25 0.88-114.4 0.14-0.88 0.88-176 176-211
32 1.45-188 0.23-1.45 1.45-289 289-347
40 2.26-294 0.36-2.26 2.26-452 452-542
50 3.53-459 0.56-3.53 3.53-706 706-847
65 5.95-776 0.95-5.95 5.95-1190 1190-1428
80 9-1170 1.44-9 9-1800 1800-2160
100 14-1820 2.24-14 14-2800 2800-3360
125 22-2860 3.52-22 22-4400 4400-5280
150 32-4160 5.12-32 32-6400 6400-7680
200 56.5-7345 9.04-56.5 56.5-11300 11300-13560
250 88-11440 14-88 88-17600 17600-21120
300 127-16510 20-127 127-25400 25400-30480
350 173-22490 28-173 173-34600 34600-41520
400 226-29380 36-226 226-45200 45200-54240
450 286-37180 46-286 286-57200 57200-68640
500 353-45900 56.5-353 353-70600 70600-84720
600 508.5-66105 81-508.5 508.5-101700 101700-122040
700 692.5-90025 111-692.5 692.5-138500 138500-166200
800 902-117260 144-902 902-180400 180400-216480
900 1144.5-148785 183-1144.5 1144.5-228900 228900-274680
1000 1400-182000 224-1400 1400-280000 280000-336000
1200 2034.5-264485 326-2034.5 2034.5-406900 406900-488280
1400 2770-360100 443-2770 2770-554000 554000-664800
1500 3200-416000 512-3200 3200-640000 640000-768000
1600 3608-469040 577-3608 3608-721600 721600-865920
1800 4578-595140 732-4578 4578-915600 915600-1098720
2000 5650-734500 904-5650 5650-1130000 1130000-1356000
2200 6840-889200 1094-6840 6840-1368000 1368000-1641600
2400 8140-1058200 1302-8140 8140-1628000 1628000-1953600
2500 8831-1148030 1413-8831 8831-1766200 1766200-2119440
2600 9555-1242150 1529-9555 9555-1911000 1911000-2293200
2800 11080-1440400 1773-11080 11080-2216000 2216000-2659200
3000 12720-1653600 2035-12720 12720-2544000 2544000-3052800
3500 17318-2251344 2771-17318 17318-3463600 3463600-4156320
4000 22600-2938000 3616-22600 22600-4520000 4520000-5424000
5000 35300-4590000 5650-35300 35300-7060000 7060000-8472000
七、热式气体质量流量计产品选型
ZHRSL 热式气体质量流量计
公程通径 -XX 100表示DN100

安装形式
C 插入式 (DN15~DN80通常为管道式安装) DN80以上为插入式(可选管道式)
G 管道式 1 螺纹连接(适用于小口径)
2 法兰连接

公称压力
A 0~0.6MPA
B 0~1.0MPA
C 0~1.6MPA
D 0~2.5MPA
E 0~4.0MPA*
F 0~6.4MPA*
G 0~10MPA*

工艺条件


0 普通
1 防腐
2 防爆
3 高温*

输出信号

A 无输出
B 4~20mA
C RS485 MODBUS
供电电源 1 220V AC
2 24V DC
结构形式 Y 一体式(可不标注)
F 分体式 F10-10米引线长度
注“*”为特殊产品,应咨询供应商合理选择

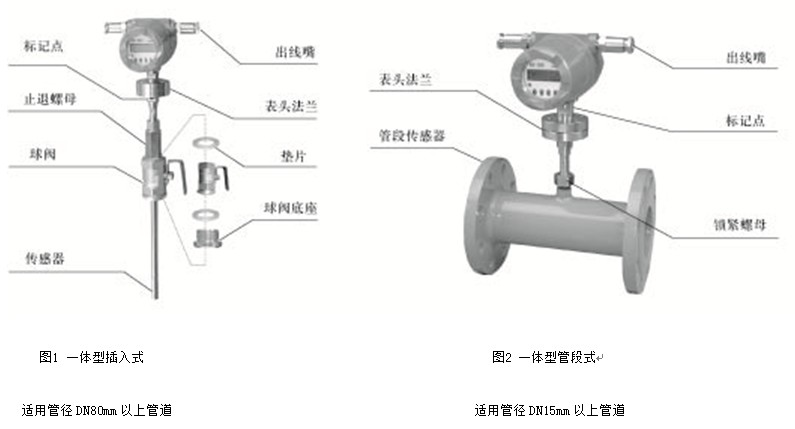

八、热式气体质量流量计外观结构图:

①一体型插入式应插入至被测管路轴心,所以,测量杆长度视被测管径大小而定,定货时应说明。若不能插入至管道轴心,将由厂方提供标定系数,以完成准确测量。
②一体型管段式采用法兰连接,符合国标GB/T9119-2000
九、热式气体质量流量计的安装:
1、安装地点的选择
       选择水平直管段安装,安装点表前和表后的直管段要求为:安装点上游的节流元件距安装点必须大于5倍管道直径,安装点下游的节流元件距安装点必须大于3倍管道直径,有条件的情况下建议尽量使表前表后直管段长些。
2、安装管道的要求
       若干扰源(如:管弯曲处、渐缩管、阀、T形管等)处于热式仪表的进气管道处,请务必采取 措施以最大限度地降低其对测量性能的影响。

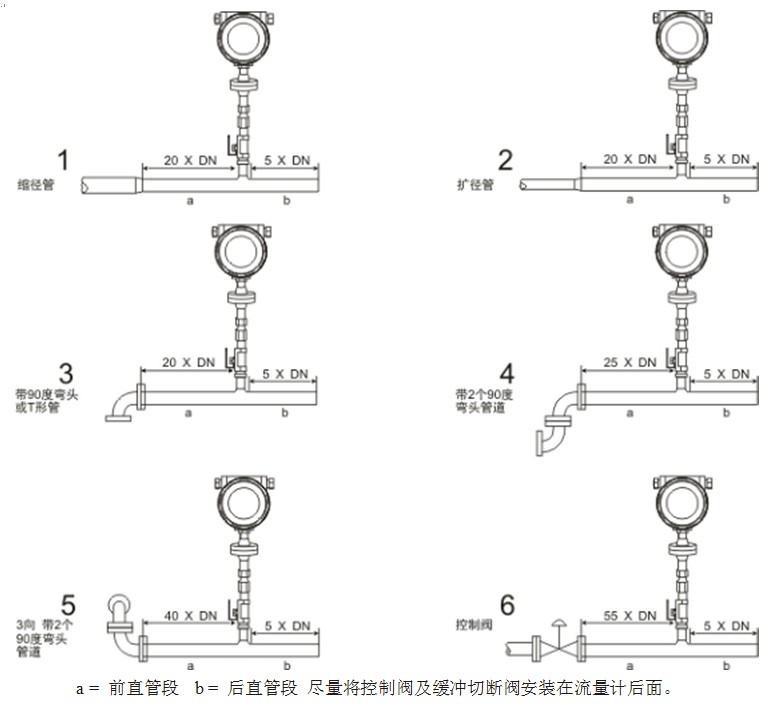

下面的图示介绍了不同类型管道的最小推荐直管段长度。若测量空间足够大,应尽可能扩大 直管段长度。不考虑其它因素影响时,传感器的最小推荐直管段长度为:前直管段:最小为20×DN     后直管段:最小为5×DN
●推荐值均为最小值,通常增大长度将会改进流量表的测量性能。
●在仪表的前直管段若存在两个或多个干扰源,推荐的最长前直管道长度为绝对最小值。
●推荐将控制阀安装在流量计后面。
●对于像氦气和氢气这类比重较轻的气体,前直管段的长度应加倍。

3、安装方法
A、标准插入型热式气体质量流量计安装步骤及方法
1) 先将仪表传感器连接杆上的止退螺母松开,使传感器存储腔连接螺母能沿着传感器连接杆向传 感器方向滑动,使其传感器能完全缩入传感器存储腔连接螺母中。
2) 将传感器存储腔连接螺母旋紧于专用球阀上(在旋入前需在他们之间加装密封垫片)
3) 打开专用球阀,将传感器连接杆插入管道,直至止退螺母能够与腔式连接螺母锁紧。
4) 转动传感器连杆,使标记箭头与介质流动方向相同,锁紧止退螺母。
5) 更改转换器方向,如果显示屏的方向不能满足现场显示角度的要求,可以更改显示屏的方向,显示表头可以在水平6个方向转动。切断电源,打开转换器前盖,拆下传感器与转换器连线,(4组共6根 接线位置排列为从左到右依次为【两根红色一组】【一根红色一组】【一根黄色一 组】【两根黄色一组】 ) 在出库前已将组别分好。松开表头法兰(旋掉6颗M6的内六角螺 丝),此时可以慢慢的移动表头(千万要小心不能讲表头跌落)。当观测方便,重新固定法兰, 并连接传感器与转换器连线,盖紧前盖接通电源。
6) 如果您是横向安装的本款仪表的显示屏可以90°180°270°的灵活安装, 满足你现场实际需要。
B、简易插入型热式气体质量流量计安装注意事项
1) 在安装简易插入型热式气体质量流量计前请确认管道的实际内径和壁厚。
2) 将热式气体质量流量计的其余部分一起装入专用球阀内,根据实际管道内径和壁厚计算出 要插入的深度。这一步可以插入个大致尺寸并用手拧紧螺母。
3) 转动传感器连杆,使标记箭头与介质流动方向相同。
4) 根据现场测得的数据换算出在传感器连接杆上的相应刻度,锁紧螺母即可。 如果您是横向 安装的本款仪表的显示屏可以90°180°270°的灵活安装, 满足你现场实际需要。 管道型热式气体质量流量计在预安装前请再次确认。管段的连接方式,准备法兰连接相关的物品如垫片和螺栓等。
       安装前必须停产,并严格遵守工厂的相关规定。 管道型仪表在出厂是已经把传感器正确的装配在专用的管段上,用户只需要把管道装配到现场,因此相对现场插入式的安装要简单些。首先在管路上选择合适的安装点然后按照必要配套的 管段的长度切割管道、安装相应法兰和螺栓。确定流体流量要与满管型热式气体质量流量计所标 的流量标识一致。并且显示屏要垂直与水平面,管道轴心要平行水平面,误差不能超过±2.5°最 后用螺栓锁紧仪表。
