防护型不锈钢玻璃转子流量计

发布时间：2022-02-12 浏览次数：

LZB-BH型防护型不锈钢玻璃转子流量计主要用于测量管道内单相非脉动的液体、气体介质的瞬时流量。应用于石油化工、医药食品、纺织轻工、环保水处理等工业与科研部门。防护型不锈钢玻璃转子流量计与介质接触的部位主要材质是不锈钢304，玻璃管采用高鹏硅质玻璃，其耐压等级为0.4MPa~0.6MPa,正常耐温在60℃以内，防护型的外壳主要防止用户在使用时由于操作不当或者系统出现非正常情况下介质将玻璃管冲破而导致介质喷溅而发生安全事故。

防护型不锈钢玻璃转子流量计技术指标
1、公称口径：DN15 DN25 DN40 DN50 DN80 DN100
2、公称压力：0.4MPa 0.6MPa
3、精度等级：2.5级 4级
4、工作温度：≤60℃
5、类型：隶属于变面积式流量计
6、适用介质：气体或者液体
防护型不锈钢玻璃转子流量计技术参数

型号		LZB-15BH	LZB-25BH	LZB-40BH	LZB-50BH	LZB-80BH	LZB-100BH
公称通径（mm）		DN15	DN25	DN40	DN50	DN80	DN100
测量范围	液体 L/h	★6~60	40~400	160~1600	★160~1600	1~10m³/h	5~25m³/h
		★8~80	60~600	★180~1800	400~4000	1.6~16m³/h	★6~35 m³/h
		16~160	100~1000	250~2500	600~6000	★2~20m³/h	8~40 m³/h
		25~250	★160~1600	★300~3000	★800~8000	★3~25m³/h	★12~60 m³/h
		40~400		★400~4000	★1~10m³/h	★8~40m³/h	★16~80 m³/h
				★1~5m³/h	★4~16m³/h		★20~90 m³/h
				★1.5~6m³/h			★20~100 m³/h
							★50~120m³/h
	气体 Nm³/h	0.25~2.5	★0.8~8	4~40	★6~60	50~250	★60~200
		0.4~4	1~10	★5~50	10~100	80~400	★80~400
		0.6~6	1.6~16	6~60	16~160	★50~500	★ 100~500
		★0.8~8	2.5~25	★7~70	★20~200	★60~600	120~600
		★1~10	★3~30	★8~80	★30~300		200~1000
			★4~40	★10~100	★50~250		★300~1500
					★80~400		★400~2000
							★500~2500
精度等级（±％）		4	2.5	2.5	2.5	2.5	2.5
工作压力（MPa）		0.6	0.6	0.6	0.6	0.4	0.4

带“★”号流量范围均为特制流量范围，需特殊订货

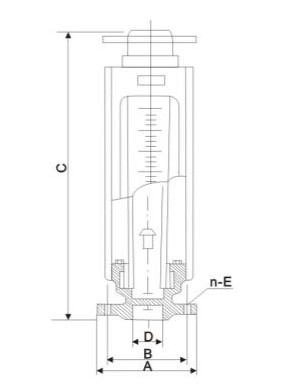

防护型不锈钢玻璃转子流量计外形尺寸

型号	尺寸
型号	A	B	C	D	n-E
LZB-15BH	Φ95	Φ65	470±2.5	Φ15	4*Φ14
LZB-25BH	Φ115	Φ85	470±2.5	Φ25	4*Φ14
LZB-40BH	Φ145	Φ110	570±3	Φ40	4*Φ18
LZB-50BH	Φ160	Φ125	570±3	Φ50	4*Φ18
LZB-80BH	Φ185	Φ150	660±3.5	Φ80	4*Φ18
LZB-100BH	Φ205	Φ170	660±3.5	Φ100	4*Φ18
