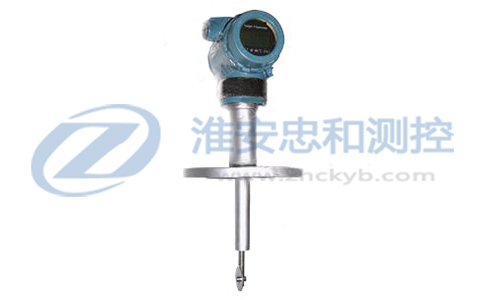

ZH-BSL系列智能靶式流量计于六十年代开始应用于工业流量测量,主要用于解决高粘度、低雷诺数流体的流量测量,先后经历了气动表和电动表两大发展阶段,ZH-BSL系列智能靶式流量计是在原有应变片式靶式流量计测量原理的基础上,用最新型电容力传感器作为测量和敏感传递元件,同时利用了现代数字智能处理的一种新式流量计量仪表。
采用电容式力传感器的是该新型产品真正实现精度高、稳定性好的关键核心,彻底改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技术优势,同时又具有与容积式流量计相媲美的测量精度,加之其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
一、智能靶式流量计原理及特性
1、结构
ZH-BSL系列智能靶式流量计主要由测量管(外壳)、新型电容力传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,必须选用相适应的电容力传感器,因此,用户提供对应的计量对象及参数,选用合适的电容力传感器是产品能否测量准的关键。
二、智能靶式流量计选型表及型号说明
型号 |
口径 |
|
||||||
ZH-BSL |
10~5000 |
|||||||
|
|
代号 |
仪表类型 |
|
||||
A* |
锥管螺纹式 |
|||||||
A |
管道法兰式 |
|||||||
B |
夹装式 |
|||||||
C |
插入式 |
|||||||
D |
在线可拆装式 |
|||||||
E |
其它 |
|||||||
|
代号 |
介质类型 |
||||||
Y |
液体 |
|||||||
Q |
气体 |
|||||||
Z |
蒸汽 |
|||||||
|
代号 |
介质温度 |
||||||
D |
低温(-30℃~-200℃) |
|||||||
C |
常温(-20℃~+80℃) |
|||||||
Z |
中温(+80℃~+200℃) |
|||||||
G |
高温(+200℃~+500℃) |
|||||||
|
A:0.6MPa B:1.0MPa C:1.6MPaD:2.5MPa E:4.0MPa F:5.0MPaG:10.0MPa H:15.0MPa I:20.0MPaJ:25.0MPa K:42.0MPa L:2.0MPaM:6.3MPa N:11.0MPa O:16.0MPaP:26.0MPa | |||||||
补偿形式 |
P:压力补偿 |
T:温度补偿 |
||||||
|
N |
无输出(内置锂电池表头显示) |
||||||
S |
脉冲输出 |
|||||||
R |
通讯输出 |
|||||||
I |
4~20mA电流输出(二线制) |
|||||||
K |
报警开关量输出 |
|||||||
G |
GPRS无线远传 |
|||||||
防爆结构 |
X |
本安型 |
||||||
Y |
隔爆型 |
|||||||
|
T |
碳钢 |
||||||
N |
不锈钢 |
|||||||
Q |
特殊材料 |
|||||||
|
1 |
哈氏合金 |
||||||
2 |
钛 |
|||||||
3 |
304不锈钢 |
|||||||
4 |
特殊材料 |
