多点热电阻
       多点热电阻是用于测量生产现场容器或储罐内存在温度梯度,须同时对多个位置进行温度测量的仪表,多点热电阻作为温度传感器通常与多通道显示调节仪记录仪或者PLC系统连接来测量与显示记录不同梯度点的温度。
一、多点热电阻主要技术参数:
1、电气出口:M20*1.5   NPT1/2等
2、热响应时间:<30S
3、偶丝直径:Ф3 Ф4 Ф5 Ф6等
4、防护等级:IP65
5、输出形式:Pt100信号输出;4~20mA输出信号;RS485
6、测温范围:-200~0~600℃
7、精度等级:PT100:A级 B级; 4~20mA 0.5级 0.2级
8、连接形式:螺纹、法兰或者其它订制连接形式
9、接线盒:防水型、隔爆型
二、多点热电阻产品特点:
1、多点测量、多点信号输出、分别显示温度;
2、多点热电阻采用多只铠装热电阻元件组装而成,易弯曲,易于包装发货运输;
3、热响应时间快,测量准确度好;
4、使用寿命长;
三、多点热电阻产品选型:

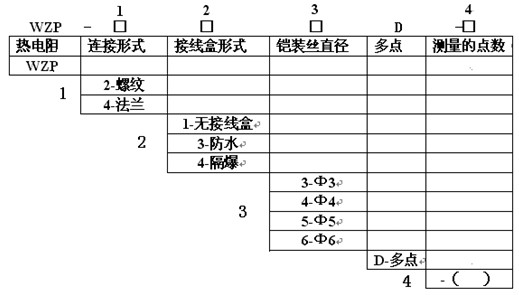

多点热电阻产品选型图示
选型示例:
       现场需要测量食用油储罐罐内的温度,罐高10米,需要测量8个点的温度,距离罐底500mm位置与8500mm位置为第一与第八测温点,每个点之间的位置平均分配,油温-20~100℃,罐顶法兰孔DN80,法兰接口平面到罐顶100mm,罐区环境需要防爆,需要8个点分别输出4~20mA信号
选型:多点热电阻WZP-443D8-L1=9600/L2=8457/L3=7314....L8=1600-DN80-4~20mA

四、选型须知

  1. 采购方应提供现场的详细条件
  2. 测量介质名称
  3. 工作温度
  4. 工作压力
  5. 应提供测量点的位置要求
  6. 测量点数
  7. 安装连接尺寸
  8. 每个测量点信号输出要求
备注:
1、多点热电阻材质根据被测量介质或者客户要求定
2、多点热电阻外加强保护管有客户现场制作安装与自备或者协议订货
