阻旋式料位开关
发布时间：2023-08-12
浏览次数：
ZHZX-400系列阻旋式料位开关是一种用于包括粉状、粒状、块状等固态物料的物位控制开关。阻旋式料位开关具有良好的密封性、优良的过载能力、输出触点容量大等特点。针对不同比重的物料可通过调整弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋式料位开关在化工、塑料、水泥、制药、饲料、食品等行业得到了广泛的应用。
一、阻旋式料位开关基本参数:
电源:DC24V；220VAC/50HZ
消耗功率:4W
接点容量:SPDT5A/250VAC
叶片转速:1RPM
耐电压:AC1500Vxlminute
测量扭矩:1.0N.m
适用比重:0.5g/cm3以上
工作温度:-20~80℃/高温型-20~400℃
叶片材质：304
二、阻旋式料位开关工作原理:
阻旋式料位开关采用交流微电机经减速后，其叶片是利用传动轴与离合器相接，在未接触物料时，马达保持正常运转；当叶片接触物料时，马达电源断开并停止运动，机构同时输出一接点信号表示料位已到设定高度。当料位下降检测叶片不再受到阻挡时，检测机构便依靠弹簧拉力恢复原态。首先一个微动开关动作，接通电机电源使其旋转。随后另一个微动开关动作发出无料信号，只要没有物料阻挡监测叶片的转动，此种状态将一直保持下去。
三、阻旋式料位开关产品结构图
四、阻旋式料位开关安装注意事项
1.水平安装时，建议将开关以水平向下呈15°~20°的夹角安装，以减少物料的冲击。
2.接线盒入口必须朝下，电缆固定螺母必须锁紧。
3.送电时应确认使用电压正确。
4.被控制线路负载必须与开关接点容量相匹配。
5.安装产品附近应避免有架桥破坏器或震动马达。
6.开关安装避免靠近入料口，以减少下料损坏叶片及误动作;若开关必须安装在靠近入料口处，请在开关上方200mm处加装一2mm宽的保护挡板。
7.各产品安装时根据其型号不同，选择水平安装和垂直安装。
8.轴长可调型开关在现场解体安装时，万向接头与传动轴连接时，锁紧螺母必须涂上缺氧胶，然后再用扳手锁紧。
9.现场安装、维护必须遵守“断电源后开盖”的警告语。
10.安装现场不存在对铝合金有腐蚀作用的有毒气体。
11.被测介质的最高温度不应超过产品标签中标明的温度
12.产品安装时请勿直接敲击叶片及传动轴。
五、扭力调整:
1.用户可根据被测物的比重大小进行扭力调整。当被测物比重大时，可将弹簧扭力调至最强的位置，此时叶片的灵敏度较差;被测物比重越小时可将弹簧调至愈弱，则叶片的灵敏度较好。
2.具体方法:打开接线盒，将扭力弹簧靠近多孔一端拿出，根据需要插入对应的孔中(靠近端子台的孔扭力最弱)。
注意：在使用过程中扭力弹簧的扭力，请勿随意更换，以免造成误动作。
六、常见故障排除
|
序号 |
故障排除
|
原因分析
|
排除方法
|
|
1
|
物料传达时，叶片仍转动
|
叶片尺寸与物料比重不符
|
重新确定叶片尺寸
|
|
2
|
叶片变形或者传动轴变形弯曲
|
物料冲击力太大
|
做适当防护措施
|
|
3
|
叶片不转动
|
1、电源未接好
|
检查线路
|
|
2、马达烧坏
|
更换马达
|
七、日常维护
1.检查传动轴、叶片是否弯曲变形或者损坏
2.检查传动轴与叶片之间的连接是否牢固
3.定期清理叶片及传动轴上的物料与杂物

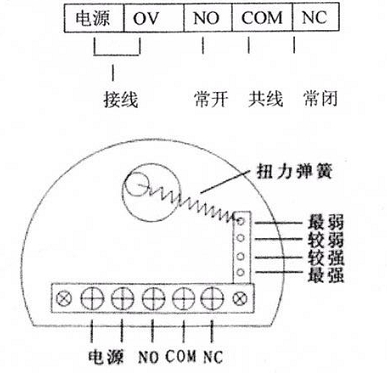

八、接线示意图
