音叉物位开关

一、概述
  ZH300型音叉物位开关测量原理是通过电晶体的谐振来引起其振动的，当受到物料阻尼作用时，振幅急剧降低且频率和相位发生明显变化，这些变化会被内部电子电路检测到，经过处理后，转换成开关信号输出。ZH300系列音叉物位开关可以对料罐的高低液、物位进行监测、控制和报警，适用于各种液体、粉末、颗粒状固体。
  音叉物位开关实用简单、运行可靠、适应性强基本上是免维护的，音叉和输出均有工作状态，均用发光二极管指示，可依据习惯调整状态指示，并配有三种输出方式（直流24V、交流110V和交流220V）和多种输出方式（直流电流输出型、继电器接点输出型、直流电压输出型）。所有类型均有高或低故障报警模拟和可选择的仪表开关灵敏度。
二、技术参数
•介质温度范围：-20℃～80℃
•环境温度：-20℃～220℃
•环境湿度：≤95%RH
•被测介质：液体、粉末或颗粒状固体
•被测介质密度：固体≥0.1g/cm³；液体≥0.7g/cm³；
•被测固体颗粒尺寸：≤10mm
•最大液体粘度：＜1000mm²/S
•被测介质安息角：≥200
•压力范围：≤1MPa
•壳体材料：压铸铝合金
•叉体材料：1Cr18Ni9Ti
•防爆等级：ExdIIBT4;ExdIICT6
•外壳防护等级：IP65
•连接方式：G1"、1"NPT螺纹；法兰:DN40 PN1.6以上（用户选定）
•电气参数：
①供电电压：DC24V;AC220V 50HZ
②输出信号：继电器输出：8A  220V AC
             直流电压输出：0或5V
             直流电流输出：0或10mA
③ 电源功耗：≤2W
•   音叉振动频率：300±50HZ
•   环境振动等级：V.L.4加速度不大于1g
•   开关信号动作时间：1~60S

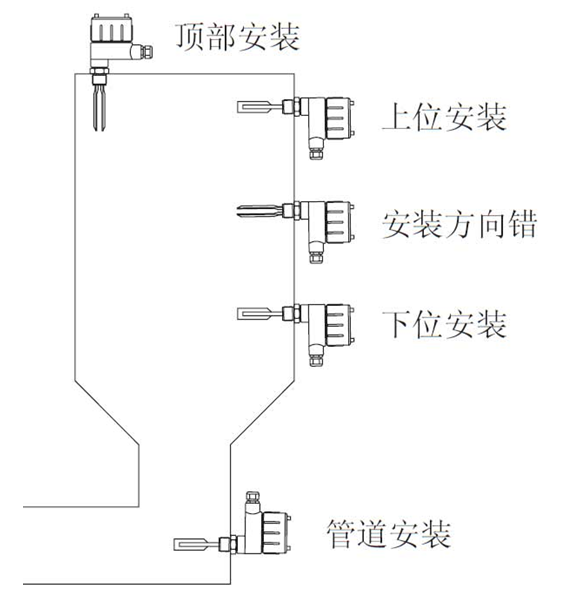

三、电气接线图： 四、音叉物位开关安装方法
1、顶部安装：振动棒垂直向下，可安装在顶部 (远离进料口)的任何位置。
2、横向安装：振动棒向下倾斜15~20度，以减少物料的冲击及挂料现象的发生。
3、横向安装：振动棒向下倾斜15~20度，料位开关上方有挡板(长度约250mm，宽度约为200mm)可防止物料在料位开关周围的不当堆积，并可降低物料对于料位开关的冲击。
4、安装在卸料斗内：料位开关螺牙底端与桶壁之间的最大距离不超过60mm，可避免因物料的不当堆积而发生误报警的情况。
