差压变送器与三阀组在差压式流量计中使用操作

 差压变送器的核心是一个电容式压力传感器，称为“δ”室。传感器是一个完全密封的组件，过程压力通过隔离膜片和灌充液硅油传到传感膜片引起位移。传感膜片和两电容极板之间的电容差由电子部件转换成4~20mADC的二线制输出的电信号。
  差压式流量计是以流动连续性方程（质量守恒定律）和伯努利方程（能量守恒定律）为基础的。充满管道的流体，当它流经管道内的节流件时，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质（密度、粘度）不同时，在同样大小的流量下产生的压差也是不同的。正常差压式流量计与测量附件组合安装好，在投用调试方面应按照以下步骤检查进行：
1、首先检查各个连接阀门、导压管、活接头等是否已连接牢固。
2、检查一次阀与三阀组各阀是否关闭
3、差压变送器等接线是否正确
4、由于新安装管路需要吹扫清洁管路系统，所以需关闭差压式流量计上的所有阀门
5、管路投入运行进入流体时，首先缓慢打开一次阀，然后检查导压管、阀门、各连接部位等部位是否有泄露，如果没有漏点就将一次阀全部打开;

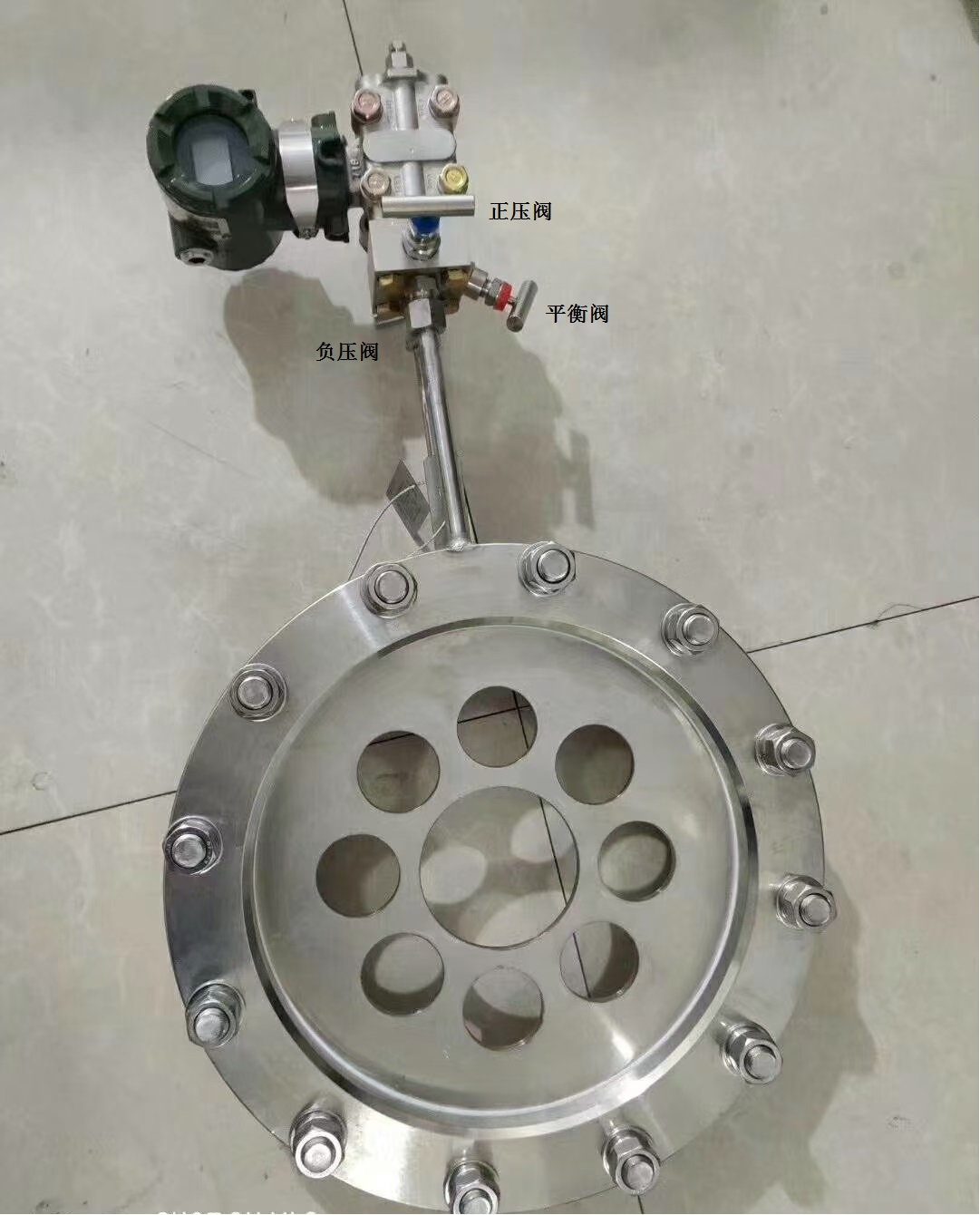

6、然后启动三阀组，启用顺序为，先打开平衡阀，再按顺序打开正压阀，负压阀，待流体稳定后缓慢关闭平衡阀，此时仪表已启动完毕。此外操作三阀组，应注意不能让导压管内的凝结水或隔离液流失以及不可使差压变送器测量元件受热。

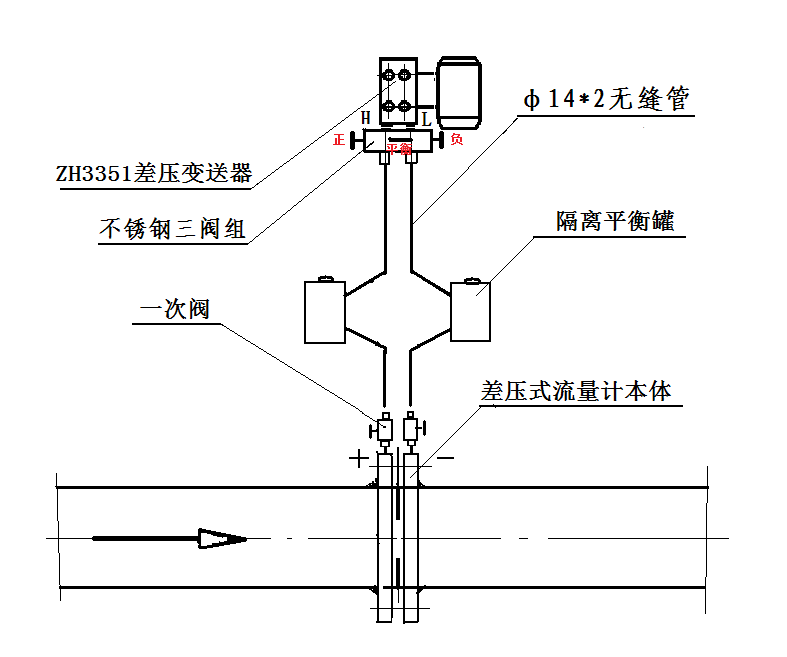

此外，对于测量蒸汽的差压式流量计来说，在启停三阀组的操作过程中，不能有正、负压阀和平衡阀同时打开的状态，即使开着的时间很短也是不允许的。从图下可知，在三个阀都开着的情况下，负压侧冷凝器里的凝结水或隔离罐里的隔离液将会流失，导致仪表指示不准，甚至被迫停止运行
