压力表冷凝弯管详细说明：
压力表冷凝弯管简称压力表弯管、压力表缓冲管、表弯、冷凝圈、冷凝弯、虹吸管等，是用来连接
压力表或者
压力变送器等压力测量仪表与压力测量的设备或管道之间的配件，是对压力表或压力变送器等压力测量产品进行保护的装置，安装压力表冷凝弯管可以起到降低被测量介质的温度与瞬间压力的缓冲作用。 其结构形式有：O型（180°）、L型（90°）、U型等； 接头有：M20*1.5、G1/2"、NPT1/2"、 M14*1.5、G1/4"、NPT1/4"等。
压力表冷凝弯管适用范围：石油化工、冶金、轻工啤酒、饮料、食品、造纸、制药、装饰等行业测量系统压力的安装附件。
压力表冷凝弯管技术参数：
1、最高工作压力:41.4MPa
2、最高工作温度:450°C
3、材 质：铜合金、20#、304、316
4、压力表冷凝弯管规格：碳钢材质为φ18×3无缝钢管；不锈钢材质为φ14×2或者φ14×3无缝钢管
5、O型圈数与耐温：正常为一圈半，300~450℃高温一般要做2~4圈
6、标 准：GB12459-90、DIN、JIS等

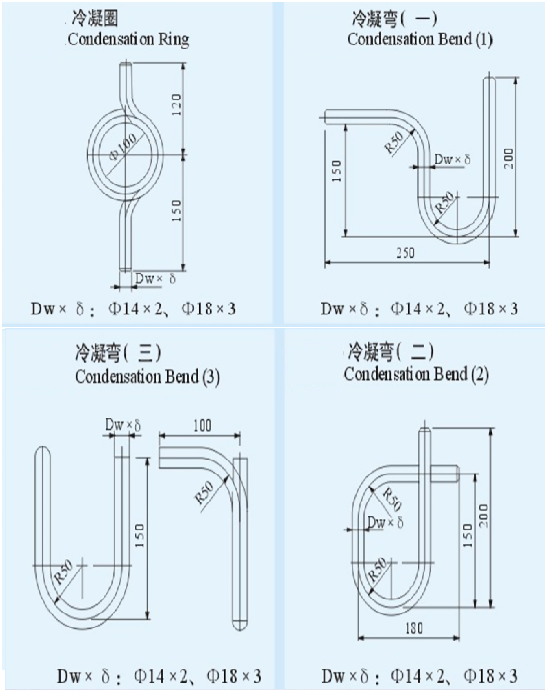

压力表冷凝弯管基本外形图：

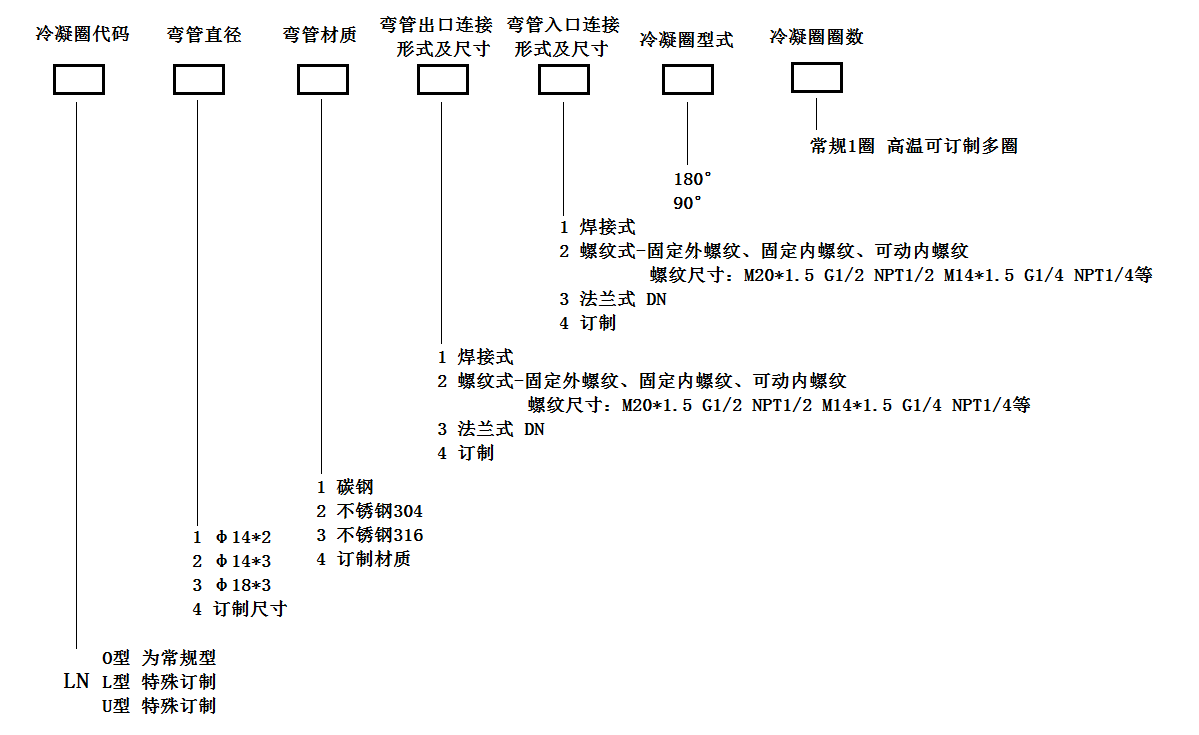

压力表冷凝弯管的选型参数要求：
1、压力测量范围
2、材质要求
3、与压力表连接端的螺纹规格尺寸（一般为内外可动或者固定螺纹连接）
4、与设备连接端的形式及尺寸（内外可动或者固定螺纹连接、法兰连接、焊接式等）
