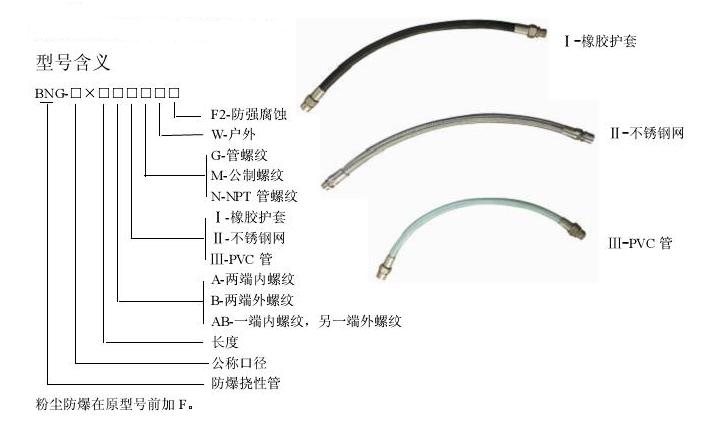

型 号 |
螺纹公称 直径 (mm) |
连接螺纹尺寸 |
长度 (mm) |
最小弯曲半径(mm) |
适用 电压 (V) |
承受 水压 (MPa) |
防爆标志 | |
G | M | |||||||
BNG□15×700 | G15 | G1/2″ |
M20*1.5 M22*1.5 |
700 | 80 |
220、380 |
1 |
EXdⅡBT4~6 CT4~6 |
BNG□20×700 | G20 | G3/4″ |
M24*1.5 M27*1.5 |
700 | 110 | |||
BNG□25×1000 | G25 | G1″ | M32*1.5 | 1000 | 145 | |||
BNG□32×1000 | G32 | G11/4″ | M40*1.5 | 1000 | 180 | |||
BNG□40×1000 | G40 | G11/2″ | M50*1.5 | 1000 | 210 | |||
BNG□50×1200 | G50 | G2″ | M60*1.5 | 1200 | 270 | |||
BNG□70×1400 | G70 | G21/2″ | M75*1.5 | 1400 | 350 |
