不锈钢膜盒压力表

发布时间：2026-04-11 浏览次数：

YE-（）B系列不锈钢膜盒压力表是一种用于测量微压、负压或正负压的机械式仪表，其核心结构基于波纹膜盒作为敏感元件，根据普通膜盒压力表的结构原理选择不锈钢材质提升耐腐蚀性的微压测量仪表。不锈钢膜盒压力表的导压系统及外壳均采用不锈钢材料制成，应用于耐腐蚀要求较高的工艺流程中的各种气体介质的微压和副压的测量，适用于锅炉通风、气体管道、燃烧装置等及其它设备的严苛环境上。
一、不锈钢膜盒压力表结构与工作原理：

1、结构：

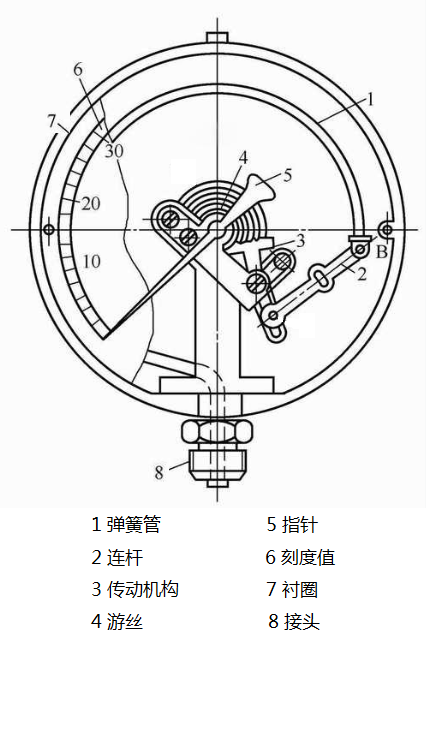

不锈钢膜盒压力表结构由以下四大组成部分构成：

a、测量系统：包括接头和波纹膜盒（核心敏感元件），膜盒通常由两片圆形波纹金属膜片对扣焊接而成，材料为不锈钢，接头螺纹正常为M20×1.5或者G1/2 NPT1/2等

b、传动机构：包括拔杆机构和齿轮传动机构；将膜盒自由端产生的微小弹性变形放大转化为齿轮轴的旋转运动

c、指示部件：由指针和刻度盘组成；指针固定于齿轮轴上，随传动机构转动刻度盘刻有压力值，

d、外壳：包括表壳、衬圈、表玻璃外壳材质为1Cr18Ni9不锈钢，衬圈起到密封作用，表玻璃透明可视，便于观察刻度值，防护等级可达IP54

2、工作原理：

当被测介质的压力通过接头内部传导作用于膜盒导致膜盒弹性变形，并将传动机构放大位移通过齿轮轴转动带动指针旋转在对应的压力刻度值上，就是被测量实时的压力。

二、不锈钢膜盒压力表主要技术参数：

型号	结构形式	量程范围：KPa	精度：%
YE-60B YE-60BF	径向	0~4；6；10；16；25；40；60	2.5
YE-100B YE-100BF YE-150B YE-150BF	径向	正压：0~1；1.6；2.5；4；6；10；16；25；40；60 负压：-1~0；-1.6~0；-2.5~0；-4~0；-6~0； -10~0；-16~0；-25~0；-40~0；-60~0；正负压：-0.5~+0.5；-0.8~+0.8；-1.2~+1.2；-2~+2；-3~+3； -5~+5；-8~+8；-12~+12；-20~+20；-30~+30
YE-100BZ YE-100BFZ YE-150BZ YE-150BFZ	轴向无边
YE-100BZT YE-100BFZT YE-150BZT YE-150BFZT	轴向带边

不锈钢膜盒压力表使用环境条件：-25～55℃，相对湿度不大于80% 。

不锈钢膜盒压力表抗工作环境振动：V.H.3级
不锈钢膜盒压力表材质型号标示：B-304；BF-316

不锈钢膜盒压力表连接螺纹尺寸：M20×1.5或订制

不锈钢耐震膜盒压力表最小量程0~6KPa以上

三、不锈钢膜盒压力表外形尺寸：

型号	外型尺寸 mm
型号	D	H	h
YE-100B	100	90	50
YE-150B	150	120	44
