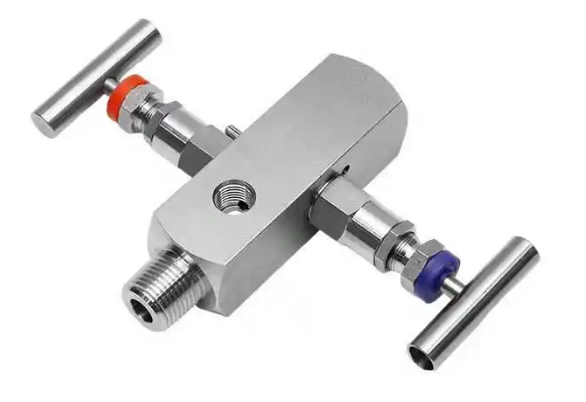

三阀组与1151、3351、3851、3051、EJA等系列差压变送器配套安装,用于从引压点将信号引入差压变送器正、负测量室,使引压点与测量室接通或断开。三阀组通过本体方形法兰平面与变送器直接连接。连接时要将三阀组的垫片垫上以保证密封。
三阀组的作用:
三阀组是节流装置与差压变送器的专用连接阀门,其作用就是起到引压、联通与平衡作用。
三阀组的使用方法:在安装好节流装置所有附件后,在通入流体对流量计进行调试前将三阀组的三个阀全部打开,带流体通过流量计趋于稳定后将中间的阀关闭,此时差压变送器正负压室就有差压的存在,差压变送器即测量出此时流经节流装置高低压区的差压值。
三阀组材质:材质有20#、201、304、316
序号
|
公称压力
PN |
公称通径
DN |
适用温度
℃ |
阀体材料
|
1
|
16MPa
|
5
|
-20~440
|
35#
|
2
|
-70~240
|
1Cr18Ni9Ti
|
||
3
|
32MPa
|
-20~440
|
35#
|
|
4
|
-70~240
|
1Cr18Ni9Ti
|
F
|
|
阀组
|
|||||
|
3
|
|
三阀组
|
||||
5
|
|
五阀组
|
|||||
|
N
|
|
1/2NPT
|
||||
R
|
|
RC1/2
|
|||||
|
E
|
|
SUS304或1Cr8Ni9Ti不锈钢
|
||||
F
|
|
SUS316不锈钢
|
|||||
|
-0
|
|
无
|
||||
-1
|
|
与阀体相同材料的引压接头,Φ20×1.5压紧螺母套
|
|||||
|
1
|
|
≤260℃
|
||||
2
|
|
≤450℃
|
|||||
|
1
|
公称压力:16MPa
|
|||||
2
|
公称压力:32MPa
|
重量:三阀组约2.1Kg,五阀组约2.3Kg 外形尺寸:210×110×80
